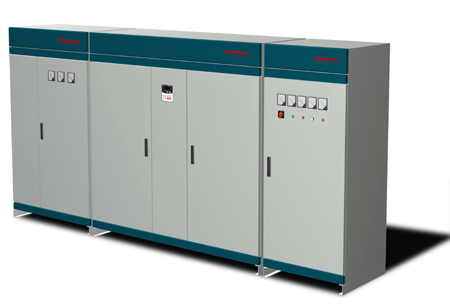

SPS電子靜止式岸電電源　

【型號】 SPS
【容量(KW)】　
【應急供電時間】　
【重量(KG,含電池)】　


--------------------------------------------------------------------------------

產品簡介


SPS系列岸電電源設有可靠的計量顯示系統。在電源的輸入端設有輸入電壓, 電流顯示表和輸入電能表，可連續記錄用電量；在電源的輸出端設有輸出電壓, 電流, 功率, 功率因數, 頻率顯示系統，可對電源的運行狀態進行監測。
有完善可靠的保護系統，如輸入過電壓保護, 欠電壓保護, 過電流保護, 缺相保護, 逆變器過熱保護, 電抗器和逆變變壓器過熱保護, 輸出電壓過低保護, 缺相保護, 過載保護, 短路保護, 接地保護, 故障報警等多種保護功能。
控制核心是能夠?qū)崿F(xiàn)高速運算的微處理器。精心設計的算法可保證系統達到層優的性能，控制單元采FPGA, CPLD等大規模集成電路和表面焊接技術，使系統具有極高的可靠性。
控制器與功率單元之間采用光電隔離通訊技術，使低壓部分與高壓部分安全隔離；同時應用了先進的電磁兼容技術，具有很強的抗干擾能力，從而確保電源正常可靠地工作。

產品概述

SPS系列電子靜止式岸電電源，是采用IGBT逆變及數字化處理技術，將380V／50Hz三相電能轉變?yōu)?40V/60Hz三相電能的大型供電設備。為修造船行業提供一種專用特殊電源。該設備與傳統(發電機組)轉換方式的供電設備相比，具有安裝簡單，運行噪音低，能源利用率高，技術指標精度高，性能穩定可靠，動態特性好，操作簡單，管理運行費用低等優點。

產品特點

完全符合《鋼質海船入級與建造規范》(2001)中對船舶電源規定的要求：
產品通過專家鑒定；
具有中國船級社認可檢測報告：
采用最新IGBT逆變技術，全數字化控制電路；
100％負載連續運行，并允許110％負載運行1小時；
適用各種AC440V／60Hz電氣設備，尤其適用于電動機負載：
動態特性COS￠：=0．8(滯后)，突加突卸100％負載，瞬態電壓變化率±〈10％，瞬態頻率變化率±〈2．5％
恢復時間<0．5sec，穩戀電壓調整率≤±2．5％，穩態頻率調整率≤0．5Hz。
根據負載變化可實現1+1自動并聯和解列。效率〉95％，比傳統變頻發電機組節能20％以上。
防鹽霧，油霧，霉菌。
裝有電抗器，防止諧波污染。
關鍵核心件采用進口元件，部件(模塊)工作安全可靠。


臨測與保護

SPS系列電子靜止式船用岸電電源設備，在控制屏面板上電源輸入端設有電壓表、電流表和三相電度表，電源輸出端設有電壓表、電流表、三相電度表、頻率表和功率因數表，便于監測和計量，同時還設有RS-485接口，以實現遠程監測。SPS系列電子靜止式船用岸電電源設備，有可靠的保護功能，電源輸入端設有過電壓、欠電壓、過電流、缺相、逆變器過熱、電抗器和輸出變壓器過熱保護，電源輸出端設有電壓過低、缺相、過載、短路、接地故障報警等保護。

工作原理

交流電抗器：在三相電源輸入端加裝交流電抗器，防止諧波電流干擾電網。
電子開關：電子開關可防止開機時對濾波電容器充電所產生的大電流沖擊，同時減輕對電網的影響。
整流器：采用三相全橋整流電路，將交流電整流后，輸出直流電壓。
直流電抗器：直流電抗器有兩個作用：a)可改善輸入功率因數：b)可保持整流電流連續，陛，減小電流脈動值；
直流濾波器：采用大容量的電容器，平滑經濾波電抗器輸出的脈動直流電壓，使其直流電壓穩定。
三相橋式逆變器：逆變器的工作方式是將直流電變換成交流電，整個變換過程由微處理器電路控制，當電網輸入電壓
降低或負載電流增加時，PWM波(正弦脈寬調制)就會調寬；反之變窄，使輸出電壓保持穩定。
校正電抗器：校正電抗器可以將逆變器輸出的SPWM波形校正，同時濾除逆變器所產生的高次諧波分量。
逆變輸出變壓器與輸出濾波器：該逆變輸出變壓器是創統公司的專利產品，專利號為：01262317．2。將三相電壓進行轉換后再經過波形校正電路將波形進一步校正后輸出純正弦波電壓。
