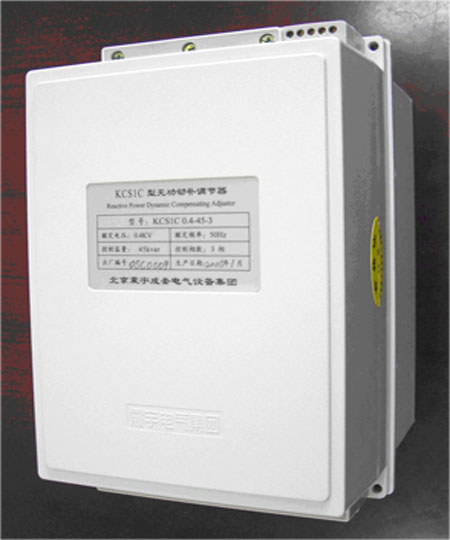

KCS1型系列動態無功功率調節器
使用說明書
KCS1B\KCS1F2\KCS1C\KCS1F3型無功功率調節器是一種能夠?qū)Σ⒙?lián)電容器進行快速投切的電子型功率器件，該調節器主電路采用反并聯晶閘管模塊，由其它電子組件構成觸發電路、同步電路及控制電路。本調節器的控制電路與控制器的控制信號采用光隔離，以避免互相干擾。當控制器發出投切信號時，使晶閘管導通或截止，從而投入或切除相應電容器。本調節器安裝、接線、維護簡單方便，投電容器時無涌流，無過壓，工作時無噪音，允許頻繁動作，帶缺相保護等特點，是取代目前補償裝置所廣泛使用的電磁型交流接觸器的最佳選擇。
一、用途
本調節器適用于交流50Hz，額定工作電壓380V(220V)660V的配電系統中的各種低壓無功功率動態補償箱裝置中，做并聯電容器的快速投切之用。
二、使用條件
a、周圍空氣溫度：-25°C～+40°C，并且24小時內其平均溫度不高于+35℃；
b、溫度為+25℃，相對濕度短時可達100％
c、海拔高度不超過1000m
d、安裝場所空氣清潔；無爆炸及可燃危險；無足以損壞絕緣及腐蝕金屬的氣體；無導電臣埃；無雨雪侵襲及嚴重霉菌存在。
三、主要技術參數
1、額定電壓：２２０Ｖ．３８０Ｖ．６６０Ｖ
2、額定頻率：50Hz
3、控制容量：KCS1C\KCS1F3  ２２０Ｖ級：３Kｖａｒ～４５ｋｖａｒ
                           ３８０Ｖ級：５Kｖａｒ～６０ｋｖａｒ
                           ６６０Ｖ級：５Kｖａｒ～６０ｋｖａｒ
             KCS1B\KCS1F2  ２２０Ｖ級：３Kｖａｒ～30ｋｖａｒ
             ３８０Ｖ級：５Kｖａｒ～4０ｋｖａｒ
4、帶放電線圈，放電時間不大于1分鐘(峰值為50V)
5、控制端電壓DCl0-15V，電流30mA
四、安裝與使用
 1．KCS1B\KCS1F2\KCS1C\KCS1F3調節器的安裝可采用兩種方式，其一是安裝在補償裝置的安裝板上，,其二是安裝在補償裝置的條架上。因調節器有散熱器，散熱器下有帶溫度控制的風扇。為便于通風散熱，安裝時應使進線端在上，出線端在下，并應在散熱器和風扇部位留有風道。
    2．本調節器控制的電力電容器KCS1B采用三相電容器額定電壓為０.４ＫＶ，控制信號為一組（K、V）。KCS1F2采用單相電容器額定電壓為０.23ＫＶ,控制信號為三組（Ｖ１．Ｖ２．Ｖ３．Ｋ）。其中KCS1C（380V）和KCS1C（660V）調節器所帶電力電容器的額定電壓為０.４ＫＶ，控制信號為一組（K，V），同時導通三相。KCS1F3調節器所帶電力電容器的額定電壓為０.２３ＫＶ，控制信號為三組（Ｖ１．Ｖ２．Ｖ３．Ｋ），分別控制一相的三個回路．
調節器的接線端子，主端子最大可連接２５ｍｍ２的絕緣導線，要求導線的連接必須使線用接線端頭。
    3．調節器主電路連接導線截面的選擇：
調節器進出線導線截面按額定線電流的１.５倍進行選擇.
    4．調節器的短路及過載保護器件應選用ＮＧＴ或ＲＬ８型快速熔斷器。
