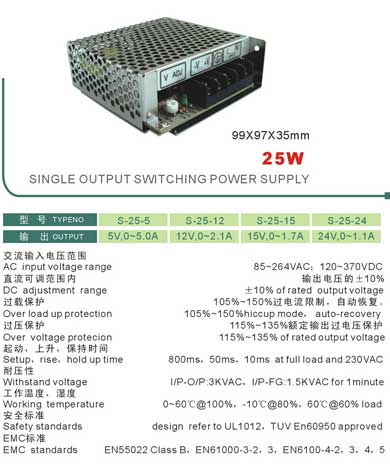

開關電源(單組電壓輸出)S-25-5(輸出電壓5V,5A);S-25-12(輸出電壓12V,2.1A);S-25-24(輸出電壓24V,1.1A)。
開關電源:開放式開關型穩壓電源,S-XX-XX,D-XX-XX,T-XX-XX。單組電壓輸出,雙組電壓輸出,三組電壓輸出。主要輸出電壓為5V,12V,24V,48V。主要用于電控機械設備,顯示屏,LED燈,安防監控系統等。
杭州電子市場立得電子商行是樂清市立得電子有限公司于2005在杭州電子市場成立的門市部,為更好的直接面對客戶,做到更優良的銷售服務和售后服務。“以客戶為中心,產品質量為核心,信譽、服務至上”為立得電子永遠不變的經營宗旨,竭誠歡迎各界廣大新、老客戶來人、來函洽談,光臨指導!我們將會為您提供最先進最優質的產品、最平的價格、最完善的服務!
性能型號 | S-25-5 | S-25-12 | S-25-15 | S-25-24 |
直流輸出電壓 | 5V | 12V | 15V | 24V |
輸出電壓容差(注2) | ±2% | ±1% | ±1% | ±1% |
額定輸出電流 | 5A | 2.1A | 1.7A | 1.1A |
輸出電流范圍 | 0-5A | 0-2.1A | 0-1.7A | 0-1.1A |
紋波及噪音(注3) | 50mVp-p | 100mVp-p | 100mVp-p | 100mVp-p |
進線穩定度(注4) | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
負載穩定度(注5) | ±1% | ±0.5% | ±0.5% | ±0.5% |
直流輸出功率 | 35W | 25.2W | 25.5W | 26.4W |
效率 | 75%115VAC | 75%115VAC | 77%115VAC | 80%115VAC |
直流電壓可調范圍 | +10,-5% | +10% | +10% | +10% |
輸入電壓范圍 | 85~132VAC/170~264VAC開關選擇47~63Hz;240~370VDC | |||
輸入電流 | 0.6A/115V 0.35A/230V | |||
沖擊電流 | 冷啟動電流15A/115 30A/230V | |||
漏電流 | <0.75mA/240VAC | |||
過載保護 | 105%~150% 類型:FOLDBACK切斷輸出 復位:自動恢復 | |||
電過壓保護 | 115%~135% | |||
高溫保護 | -------- | |||
溫度系數 | ±0.03%/℃(0~50℃) | |||
啟動、上升、保持時間 | 800ms,50ms,10ms/115KVAC 300ms,50ms,80ms/230VAC | |||
抗震性 | 10~500Hz,2G 10min./1周期,時長60分,各軸 | |||
耐壓性 | 輸入輸出間:3KVAC 輸入與外殼:1.5KVAC 輸出與外殼:0.5KVAC | |||
隔離電阻 | 輸入輸出間,輸入與外殼,輸出與外殼:500VDC/100MΩ | |||
工作溫度、濕度 | -10℃~+60℃(參考輸出特性圖),20%~90%RH | |||
存儲溫度、濕度 | -20℃~+85℃,10%~95%RH | |||
外形尺寸 | 99*97*35mm CASE:905 | |||
重量 | 0.35Kgs | |||
安全標準 | UL1012 TUV按60950(IEC950,UL1950)認證 | |||
EMC標準 | CISPR22(按55022)IEC801-2,3,4,IEC555-2認證 | |||
注:1.以上參數測試條件為:230VAC輸入,額定負載,25℃ 70% RH 溫度。 2.容差:包括設定容差,線路穩定度,負載穩定度(注5)。 3.紋波測試:20MHz用"A12"雙膠線,終端用0.1μF&47μF電容器短路。 4.進線電壓穩定度測試:滿負載時進線最低電壓到最高電壓。 5.C6必須拆除。 |
