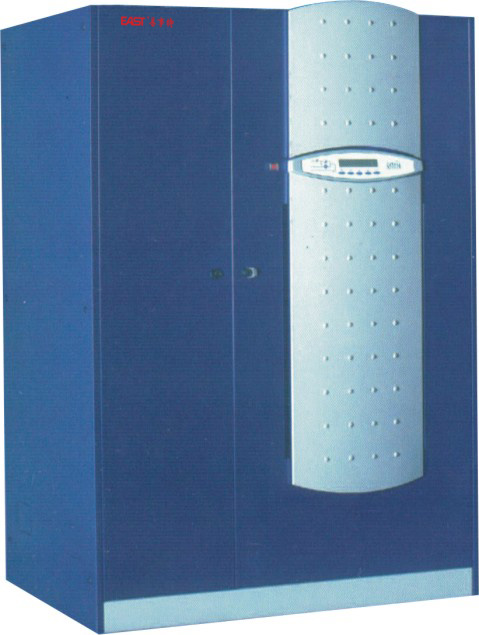

產品名稱：EA99H UPS； 產品分類：EA99 全數字化UPS；產品型號：EA99H

產品介紹：

EA99H系列中大功率UPS電源是針對中國電網環境和高端用電場合，應用全新的數字技術研制出的新一代純在線式智能UPS電源。系統采用在線式雙變換拓撲架構設計，完全消除了電網的干擾。整流器采用了基于IGBT器件的高頻變換技術，實現了高輸入功率因數、低輸入電流諧波的優越性能。逆變器采用基于IGBT器件的高頻脈寬調制技術，并配備了輸出隔離變壓器（20KVA以上產品），使UPS的輸出實現了穩頻穩壓、低波形失真度、帶載能力強的性能。

應用領域：

數據處理中心、計算機機房、電信、金融、證券、交通、稅務、醫療、工業自動化

性能特點：

●　雙轉換在線系統

●　整流器IGBT高頻轉換技術

●　低輸入電流畸變率

●　高輸入功率因數

●　20KVA以上帶輸出隔離變壓器
●　自動和手動旁路

●　自動電池測試

●　逆變器IGBT高頻轉換技術

●　具有非線形帶載能力，高峰值因數，輸出電壓失真低

●　具很強的抗干擾能力

●　獨立的逆變器三相控制

●　高瞬時過載能力

●　超長的平均無故障MTBF（＞150.000h）

●　平均檢修時間短MTTR（＜0.5 h﹚

●　輕載的系統下仍然具有很高的系統效率，降低了運行成本

●　便于管理，指導開機關機和診斷
●　SNMP/MODBUS/JBUS/遠程監控

●　WINDOWS平臺的操作軟件

●　并機可達6臺

EA99H概述

一. 結構

本UPS均為在線式、雙轉換；無論市電可用或不可用（取決于電池后備時間），均為逆變器帶載。

這種結構保證了為用戶提供最好的服務，因為它提供的是清潔、連續可調的電源，并保證電壓頻率不受電源狀況的影響而保持穩定。正是由于雙轉換，使得負載不再因市電劇烈波動而造成微小中斷，并可預防關鍵負載的損壞（計算機-使用儀器-科學設備等）。

二. EA99H系統描述

1.      整流器

整流器將市電三相電壓轉換為連續的直流電壓。

UPS采用了全數字控制的IGBT三相整流橋,可以極大地降低諧波失真。（EA99L系列可控硅相控整流）

采用這種結構可以將市電諧波失真降低到5%以下（EA99L系列：30%以下）。

這樣就可以保證，無論負載如何，整流器將不會造成市電電壓畸變，并且可以避免因諧波電流過大而造成的電纜過熱。

整流器設計功率為逆變器帶滿載功率同時為電池組提供最大充電電流。

2.      逆變器

將來自整流器或電池的連續電壓，轉換成具有穩定的幅度和頻率的交變電壓。

逆變器采用IGBT技術，調制頻率約為10 KHz。

控制電路全數字化，并使用16位微處理器。因其優越的處理能力，產生的輸出正弦波相當好，即使在負載出現很高的尖峰電流時，也僅產生很小的失真。

3.      電池與充電器

電池組安裝在外置電池柜中。

電池充電器控制功能完全集成于整流控制板上；根據DIN41773標準，每次部分放電或完全放電后，電池需進行充電，充滿后繼續浮充以補償電池自放電損耗。

4.      靜態旁路

用于將負載由逆變器供電轉換為市電供電，或相反。供電切換不產生間斷，使用可控硅作為轉換器件。

5.      面板

UPS面板由兩行字符顯示屏和5個功能鍵組成，可完成UPS所有狀態的監測。

模擬圖用于幫助理解UPS的工作狀態。

更多信息請參見“操作手冊－面板”一章。

系統描述:

1.      UPS設計符合低壓環境標準。

2.      由于采用了先進的設計標準，可以將所使用的磁性材料的數量和半導體材料的數量減至最少。

3.      整機效率高，可以最大程度降低功耗。

4.      采用最先進的數控電池充電技術，可使電池壽命達到最大。

5.      UPS 內置了非常先進的自診斷程序，可以顯示故障并為維修人員進行故障維修提供指導。

6.      輸出隔離變壓器可以防止電池組電壓直接饋至負載，并能對市電擾動(突波, 浪涌等)起到極高的抑制比。

7.      高輸入功率因素和低輸入電流諧波失真，有利于減小電纜及斷路器尺寸，以及相應的安裝尺寸。

8.      整機高效率及高輸入功率因素，能夠降低UPS正常運行時的費用。

輸入整流器:

1.      輸入整流器的設計，可使回饋市電的諧波降至最小。

2.      整流器使用全橋6只IGBT矩陣，采用全數字控制技術。

3.      輸入電壓范圍廣。

4.      同時包含了電池充電功能。

5.      該設計可保證對長延時電池組進行充電的需要。

電池組:

1.      標準電池組包含300 個密封鉛酸電池單元格。

2.      均流充電作為選件，可以適應不同類型電池的需要。

3.      電池溫度補償為選件。

4.      可以采用長延時電池組。

5.      可使用自動和手動電池測試功能。(見操作手冊)

逆變器:

1.      逆變器設計采用全橋6只IGBT矩陣，采用全數字控制方式。

2.      具有優良的輸出電壓穩定性和動態響應特性。

3.      無論輸出帶線性負載或非線性負載，輸出電壓總諧波失真值都非常小。

4.      輸出短路電流值可選，電壓恢復采用數字控制。 (軟件短路恢復環“SSRL”).

5.      逆變器的設計可以使放電時電池的壓力降至最小。

6.      可采用經濟模式運行: 旁路帶載且逆變器處于啟動狀態，負載轉換時間小于5毫秒。

維修旁路:

1.        維修旁路為標準配置。采用電子控制電路，以防由逆變器轉到維修旁路，或者由維修旁路轉到逆變器造成輸出中斷的風險。

并聯:

1.      并聯采用全數字控制，同時作用于每一臺機器的每一相輸出。

2.      采用環形連接方式，可以允許從并機系統中脫離任一臺設備，而不影響其它設備的正常工作狀態。

3.      CAN總線通訊方式允許采用DB9標準連接器連接各臺設備。
