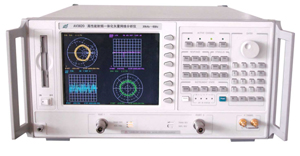

矢量網絡分析儀AV3620

公司名稱：深圳市南方聯合實業有限公司
所屬類別：電源配套分類>>測試儀器
電子信箱：dingxh0208@163.com
聯系電話：0755-88350030
聯系人：丁小姐
更新時間：2008-5-26 17:34:43

產品詳情

AV3620 型高性能射頻一體化矢量網絡分析儀可快速準確地測量射頻網絡的幅度特性、相位特性和群延遲特性，還可以進行時域和頻率變換器件的測量。能夠直接滿足生產線上要求，是元器件生產線上應用最為廣泛的測量儀器之一，其測量精度高，可作為實驗室和生產線的測量標準。

● 測量速度快
● 測量精度高
● 可同時進行四通道(最多8條測試曲線)顯示
● 可設置測量上下限
● 智能化程度高
● 8.4寸高亮度LCD顯示


主要技術指標
頻率范圍		30kHz～6GHz
頻率分辨率		1Hz
頻率準確度		±0.5ppm (25±5℃)
輸出功率范圍		-85dBm～+8dBm
功率掃描范圍		23dB
測試端口輸出功率準確度		±1.0dB
測試端口特性	頻段	30kHz～300kHz	300kHz～1.3GHz		1.3GHz～3GHz		3GHz～6GHz
	方向性(dB)	50	50		47		40
	源匹配(dB)	45	42		36		31
	負載匹配(dB)	50	50		47		40
頻段		30kHz～16MHz		16MHz～3GHz		3GHz～6GHz
系統動態范圍(dB)		90		100		95
顯示方式		8.4 英寸液晶
顯示通道		4 通道
測量速度		77ms/201點(頻率范圍30kHz～6GHz，中頻帶寬3kHz)
測量域		頻域、時域
測量格式		笛卡爾坐標：對數幅度、線性幅度、相位、群延遲、駐波比、復數參數實、虛部
		史密斯圓圖：對數幅度、線性幅度、阻抗R+jX 或導納G+jB
		極坐標：對數幅度、線性幅度、相位、實部和虛部
顯示幅度分辨力		0.001dB/div
顯示相位分辨力		10m°/div
顯示群延時分辨力		0.01ps/div
接口形式		標準并口、串口、GPIB接口、VGA接口
