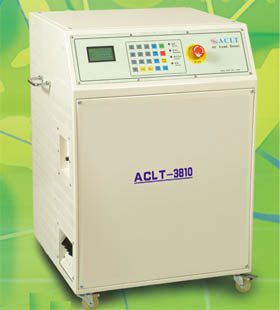

交流智能假負載ACLT-3810
在UPS電源維護工作中的成功應用


產品：ACLT-3810 交流智能假負載
用戶：目前已有三百多個用戶
應用：檢測發電機、UPS電源的實際輸出功率及帶載能力

一、后備交流電源的重要性
后備交流電源是許多行業的動力保證， 保證了供電的連續性，保證了供電系統的安全性，后備交流電源時刻發揮著重要的安全保障作用，
一個良好的后備電源系統是應對災難的重要力量。臺風、地震等自然災害經常會損壞電源供電線路，重建這些線路往往需要一段時間。而在災難面前，動力中斷就意味著信息的中斷、光明的中斷、甚至，生命的中斷。此時，發電油機、UPS（不間斷電源）、蓄電池等后備電源必須撐起應急系統的動力大梁，各級維護管理部門要從確保運行質量，生產安全和財產安全的角度來重視UPS、發電機等后備電源的維護工作了……

二、各類后備交流電源維護現狀及普遍存在的問題
1、無法檢測發電機實際輸出功率及帶載能力：發電機新安裝驗收投入使用時沒有手段測試發電機的輸出功率及帶載能力。維修或噪音改造后發電機的輸出功率及帶載能力。
2、無法檢測交流不間斷電源——UPS及DC/AC交流逆變電源設備電氣性能指標，無法檢測UPS實際輸出功率及帶載能力：新安裝的UPS/EPS沒有手段在投入使用前進行帶載測試，定期日常維護中也缺乏有效檢測手段（沒有維護工具）進行維護測試。
3、無法掌握UPS/EPS運行使用中的大容量閥控電池容量及壽命，由200多節2V電池組成的電池組往往由于電池節數多，放電電流大，找不到合適的手段進行放電測試。
4、無法檢測開關電源、直流變換設備電氣性能指標：新裝開關電源及DC/DC直流變換電源設備工程竣工驗收及日常運行維護例行檢測中，使用部門由于缺乏直流電源設備參數檢測設備，無法檢測設備電氣性能指標，不但影響了工程驗收，還給運行維護帶來一定的困難。

三、成功應用案例：
部分使用單位：通信運營商/石化/稅務/部隊
數量：已供ACLT-3810交流假負載三百多臺，及多套ACLT-3850
用途：UPS驗收維護檢測、發電機維護日常維護
主要檢測項目：檢測UPS設備的實際輸出功率、帶載能力及過載能力

四、ACLT-3810交流假負載的主要檢測功能
ACLT-3810交流假負載可以精確測試UPS設備及各類發電機組的實際輸出功率與帶載能力，隨機配備的分析軟件可以分析整個測試過程的各種數據變化，并自動生成測試報告，便于建立設備運行狀況的管理檔案。能測試電壓、電流、功率、諧波、不平衡度等測試 能進行三相不平衡測試，單相帶載測試，能由一臺主機控制多臺副機實現大功率帶栽測試。可以選擇進行感性、容性、阻性等測試以及功率突加突卸測試功能。




ACLT-3810交流假負載在通信行業的突出應用：
（一）檢測UPS設備的實際輸出功率、帶載能力及過載能力
1、新裝UPS設備的工程驗收時，檢測UPS設備輸出功率及蓄電池能否達到設計要求。
2、UPS設備日常維護例行檢測，根據新頒發通信電源維護規程要求，每年要對UPS設備進行核對性放電試驗。

（二）檢測柴油發電機輸出功率與帶載能力
1、新裝柴油發電機工程驗收時，檢測其能否達到設計要求。
2、發電機加裝消聲器等降噪設備后，檢測其輸出功率能否達到用電設備運行需要。
3、柴油發電機經過修理后，檢測其輸出功率、帶載能力等性能指標是否符合要求。
4、柴油發電機的日常維護例行檢測，根據新頒發的通信電源維護規程要求，每半年要對柴油發電機加載試機15-30分鐘。

（三）檢測交流穩壓器、逆變器、開關電源等交流設備的輸出功率與帶載能力

五、ACLT交流假負載的技術指標
項  目    ACLT-3810    ACLT-3850    ACLT-38100
最大放電功率    1-100KW負載功率連續可調    1-500KW負載功率連續可調    0-1000KW負載功率連續可調
檢測    檢測額定功率小于120KVA UPS電源或油機    檢測額定功率小于600KVA 油機或UPS電源    檢測額定功率小于1200KVA UPS電源或各類發電機
放電時間    0~99小時59分鐘可設定    0~99小時59分鐘可設定    0~99小時59分鐘可設定
放電電壓范圍    3相380V，單相220V
AC  0~480.0V    3相380V，單相220V
AC 0~480.0V    3相380V，單相220V
AC 0~480.0V
電壓精度    ±0.5%    ±0.5%    ±0.5%
電壓分辨率    0.1V    0.1V    0.1V
溫度測量范圍    0~200ºC    0~200ºC    0~200ºC
溫度精度    ±1ºC    ±1ºC    ±1ºC
溫度分辨率    0.1ºC    0.1ºC    0.1ºC
頻率測量范圍    40-60HZ    40-60HZ    40-60HZ
電流測量范圍    0-300A    0-1000A    0-2000A
供電電源    AC 220V/50HZ    AC 220V/50HZ    AC 220V/50HZ
顯示方式    LCD背光    LCD背光    LCD背光
保護裝置    緊急停止按鈕,切斷輸入保護電驛    緊急停止按鈕,切斷輸入保護電驛    緊急停止按鈕,切斷輸入保護電驛
散熱方式    強制風冷式    強制風冷式    強制風冷式
環境       5%~90%RH           5%~90%RH    5%~90%RH
外型(㎜)    W660 *H840 *D560    W1300*H1200*D1800     W2200*H1410*D1780
重量    ≦75kg    ≦480kg    ≦1000kg
功率元件    采用高效能合金純阻功率元件，所有高效能電熱元件均符合UL安全規格
保護功能    具有風扇故障檢測、過壓、過流、漏電等保護功能。
校準功能    帶有電壓電流校準修正功能，可隨時對儀表的測量值進行校準修正，長期使用保證測量精度。
顯示及打印項目    放電電壓、放電電流、放電時間、 放電功率、溫度、三相不平衡度等設定及實測項目的動態資料顯示及打印

六、交流智能假負載ACLT-3810應用于通信系統UPS電源的部分用戶有：內蒙網通、天津網通、海南電信、重慶電信、湖北電信電源技術支撐中心、新疆移動、上海移動、山西移動、云南移動、安徽移動、石家莊移動、南寧移動、大慶油田、玉門油田、總參通信部。

七、免費服務：  任何標準型儀表都可以為終端用戶免費提供測試服務，為終端用戶特殊現場免費提供量身定造設計服務，免費提供柴油機檢測設備的詳細技術資料：
1、ACLT-3850交流智能假負載：可檢測600KVA柴油發電機的輸出功率及性能。
2、ACLT-38100交流智能假負載：可檢測1200KVA發電機組的輸出功率及性能。
歡迎您來電索取詳細技術資料，希望我們所有努力能為您的維護工作提供幫助！

八、維護新觀念：
（一）用戶通常將后備電源（UPS及油機）作為為供電系統的最后安全保障，各用戶要從確保運行質量，生產安全和財產安全的角度來重視后備電源的維護工作……有了這個觀念，購置維護儀表不再是消費性的開支，而是一種對安全的長期投資。
（二）只要所購置的維護儀表能夠幫助找到一個故障隱患，避免一次供電中斷事故的發生，挽回一次系統中斷的嚴重?fù)p失及巨大影響，那么所有購置儀表的前期投資及成本都會在瞬間得到收回……
