（一） SDC28系列火炮坦克啟動電源 型號：SDC282000T 類別：航空、軍用直流穩壓電源 尺寸：400×950（帶輪）× 800 生產商：深圳市捷能達電子有限公司 ·產品描述     SDC28系列采用國際先進的寬范圍ZVZCS軟開關逆變技術，以德國西門子IGBT和非晶磁芯為核心器件，相繼開發出“軍用車載電源”，“自行火炮訓練電源”，“導彈車方艙控制電源”，“坦克啟動電源”等數十種軍用特種逆變電源。     產口采用模塊化設計，智能化控制，可以遠程通訊，充分滿足軍用設備三化設計要求及及總裝務部所提供的戰術性能要求，已廣泛應用于我國國防軍事領域。 性能特點    ◇ 符合中國國家軍用標準GJB572-88《飛機地面電源供電特性及一般要求》的要求    符合中國國家軍用標準GJB 181A-2003《飛機供電特性》的要求     符合民用航空行業標準MH/T 6018-1999《地面靜態電源》的要求 ◇ 規格多    輸出電壓28.5V、輸出電流50～2000A 、輸出功率60KW（單機）之內任選。 ◇ 五新    新型的電子元器件、新型的電磁材料、新的變換技術、新的控制理論、新的功能 ◇ 五高    頻率高、效率高、功率密度高、功率因數高、可靠性高 ◇ 高精度，低紋波    該直流電源采用峰值電流控制，響應快，輸出穩壓精度高。同時輸出配備多級濾波器，EMI／EMC滿足EN61000-6-3，EN61000-6-1，輸出紋波低。 ◇ 效率高 具有寬范圍的軟開關技術使電源高效率，低噪聲；整機效率可達到95%（@100%負載下）。 ◇ 體積小，重量輕 由于采用軟開關變換技術，使得內部散熱器大大減小，整機體積比硬開關穩壓電源更小可靠性更高，重量更輕，功率密度高，能滿足許多軍用裝備的特殊需求。 ◇ 可靠性高  具有輸入缺相保護、短路保護、過載保護、過壓保護、過流保護和獨立的溫度檢測保護電路和針對軍用電源高可靠性特殊設計。 ◇ 遠端測量 遠端測量功能可用于補償輸出端子到負載之間的電壓降。 ◇ OVP過電壓保護 OVP過電壓保護功能為標準配置，任何介于3V到110%額定最大電壓之值都可被預設置成OVP的保護值。 ◇ 短路保護 在一定情況下允許長時間短路。 ◇ 過載保護 電源內部設有過載保護電路，防止電源因過載而損壞。 ◇ 過熱保護 電源內部過熱時自動停機無輸出，低溫時設備自動恢復輸出。 ◇ 輸出顯示 電壓、電流采用高精度LED數字表顯示。 ◇ 智能化 可與計算機連接，組成計算機控制的智能電源（選配）。 技術數據 容量 SDC282000T 輸入 輸入電壓范圍 三相380V±15% 頻率 47-63HZ 輸出 外特性 恒電壓CV 額定輸出電壓 28.5V 輸出電壓范圍 0～35V 額定輸出電流 2000A 輸出電流范圍 0~105%額定輸出電流 啟動最大電流 3000A 源電壓效應 <±0.1% 負載效應 <±0.2% 滿載紋波有效值 <±0.5% 高頻噪聲 <±2% 負載響應時間 1ms 效率 >90% @ 100% load 顯示 數字電壓表 (4 1/2)  規格:±0.5%rdg+2digit 數字電流表 (4 1/2)  規格:±0.5%rdg+2digit 工作條件 儲存溫度 -40℃~+60℃ 工作溫度 -20～46℃（普軍型）－25～55℃（外貿型） 相對濕度 ≤95％（無凝露） 防護等級 IP20 大氣壓力 80～106KPc（海拔2000m以下） 噪聲 < 65 dB at 1 meter 保護 輸入缺相保護 三相輸入的型號 過電壓保護設定 3V到110%額定最大電壓，過壓時自動保護并告警 輸出過流保護 若電流超過850A，電源工作5秒后自動關機， 10秒鐘后恢復正常輸出。可以連續保護自啟動轉換。 短路保護 輸出端可長時間短路，短路時有聲光報警 當短路解除后，電源自動恢復正常工作 過熱保護 >85℃動作，當過溫解除后，可以自動恢復輸出 可靠性 平均無故障工作時間：大于20000小時 絕緣要求 絕緣強度 輸入對殼AC2000V/1分鐘，漏電流小于10mA 輸入對輸出AC1500V/1分鐘，漏電流小于10mA 絕緣電阻 輸入對殼、輸入對輸出：DC1000V，大于100MΩ 輸出對殼：DC500V，大于100MΩ 冷卻裝置 強制風扇冷卻 引線壓降補償 具有自動引線壓降補償功能 機箱 三防要求 所有部件均符合國標、國軍標 沖擊、振動要求 符合國標、國軍標 尺寸（寬×高×內深）mm 400×950（帶輪）× 800 重量 100Kg 選配附件 1.飛機地面連接器（PJD-450HT） 2.航空電纜（10m,15m,20m）

（二） 28V 航空軍用直流電源 型號：SDC28800T（28.5V軍用直流電源） 類別：航空直流穩壓電源 生產商：深圳捷能達電子有限公司 ·產品描述    SDC28 系列航空軍用大功率穩壓直流電源采用國際先進的寬范圍ZVZCS軟開關逆變技術，以德國西門子IGBT和非晶磁芯為核心器件專為航空-軍事裝備研制而成，本系列電源提供了高度穩定的輸出電壓及電流，可適用于世界各國飛機、航空器使用；可適用于裝甲武器等軍事裝備的啟動電源；也可作為航空器材的輸入電源的模擬實驗。由于它采用了當前國際先進的軟開關技術及成熟可靠的控制電路，在捷能達公司多年軍品電源研發設計的技術積淀和不斷創新中，SDC28所具有的高精確度、高穩定性和高可靠性的優良電子特性在航空軍用領域的應用中一次次書寫著輝煌。   性能特點    ◇ 符合中國國家軍用標準GJB572-88《飛機地面電源供電特性及一般要求》的要求    符合中國國家軍用標準GJB 181A-2003《飛機供電特性》的要求     符合民用航空行業標準MH/T 6018-1999《地面靜態電源》的要求 ◇ 規格多    輸出電壓28.5V、輸出電流50～2000A 、輸出功率60KW（單機）之內任選。 ◇ 五新    新型的電子元器件、新型的電磁材料、新的變換技術、新的控制理論、新的功能 ◇ 五高    頻率高、效率高、功率密度高、功率因數高、可靠性高 ◇ 高精度，低紋波    該直流電源采用峰值電流控制，響應快，輸出穩壓精度高。同時輸出配備多級濾波器，EMI／EMC滿足EN61000-6-3，EN61000-6-1，輸出紋波低。 ◇ 效率高 具有寬范圍的軟開關技術使電源高效率，低噪聲；整機效率可達到95%（@100%負載下）。 ◇ 體積小，重量輕 由于采用軟開關變換技術，使得內部散熱器大大減小，整機體積比硬開關穩壓電源更小可靠性更高，重量更輕，功率密度高，能滿足許多軍用裝備的特殊需求。 ◇ 可靠性高  具有輸入缺相保護、短路保護、過載保護、過壓保護、過流保護和獨立的溫度檢測保護電路和針對軍用電源高可靠性特殊設計。 ◇ 遠端測量 遠端測量功能可用于補償輸出端子到負載之間的電壓降。 ◇ OVP過電壓保護 OVP過電壓保護功能為標準配置，任何介于3V到110%額定最大電壓之值都可被預設置成OVP的保護值。 ◇ 短路保護 在一定情況下允許長時間短路。 ◇ 過載保護 電源內部設有過載保護電路，防止電源因過載而損壞。 ◇ 過熱保護 電源內部過熱時自動停機無輸出，低溫時設備自動恢復輸出。 ◇ 輸出顯示 電壓、電流采用高精度LED數字表顯示。 ◇ 智能化 可與計算機連接，組成計算機控制的智能電源（選配）。 技術數據 容量 SDC28800T 輸入 輸入電壓范圍 三相380V±15% 頻率 47-63HZ 輸出 外特性 恒電壓CV 額定輸出電壓 28.5V 輸出電壓范圍 0～35V 額定輸出電流 800A 輸出電流范圍 0~105%額定輸出電流 啟動最大電流 1200A 源電壓效應 <±0.1% 負載效應 <±0.2%（阻性負載） 滿載紋波有效值 <±0.5% 高頻噪聲 <±2% 負載響應時間 1ms 效率 >90% @ 100% load 顯示 數字電壓表 (4 1/2)  規格:±0.5%rdg+2digit 數字電流表 (4 1/2)  規格:±0.5%rdg+2digit 工作條件 儲存溫度 -40℃~+60℃ 工作溫度 -20～46℃（普軍型）－25～55℃（外貿型） 相對濕度 ≤95％（無凝露） 防護等級 IP20 大氣壓力 80～106KPc（海拔2000m以下） 噪聲 < 65 dB at 1 meter 保護 輸入缺相保護 三相輸入的型號 過電壓保護設定 3V到110%額定最大電壓，過壓時自動保護并告警 輸出過流保護 若電流超過850A，電源工作5秒后自動關機， 10秒鐘后恢復正常輸出�？梢赃B續保護自啟動轉換。 短路保護 輸出端可長時間短路，短路時有聲光報警 當短路解除后，電源自動恢復正常工作 過熱保護 >85℃動作，當過溫解除后，可以自動恢復輸出 可靠性 平均無故障工作時間：大于20000小時 絕緣要求 絕緣強度 輸入對殼AC2000V/1分鐘，漏電流小于10mA 輸入對輸出AC1500V/1分鐘，漏電流小于10mA 絕緣電阻 輸入對殼、輸入對輸出：DC1000V，大于100MΩ 輸出對殼：DC500V，大于100MΩ 冷卻裝置 強制風扇冷卻 引線壓降補償 具有自動引線壓降補償功能 機箱 三防要求 所有部件均符合國標、國軍標 沖擊、振動要求 符合國標、國軍標 尺寸（寬×高×內深）mm 400×950（帶輪）× 800 重量 100Kg 選配附件 1.飛機地面連接器（PJD-450HT） 2.航空電纜（10m,15m,20m）

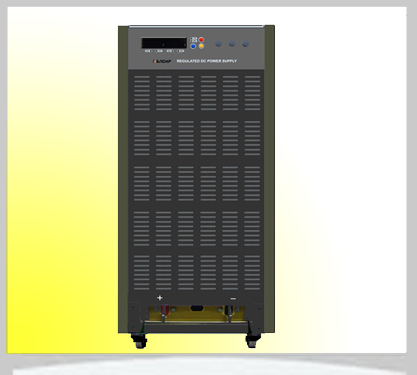

（三）

直流穩壓電源

型號：SDC30系列(整機容量5KW以下)

類別：航空、軍用直流穩壓電源

生產商：深圳捷能達電子有限公司

·產品描述

    SDC系列大功率程控直流穩壓電源集多年工作經驗，采用先進的軟開關技術，使得 效率提高和熱量及開關管的負荷大大降低，這些都提高了電源的可靠性。該系列電源可 以提供0—600V/0-800A范圍單機最大輸出功率24KW的大功率直流源。它可提供航空- 軍事的直流電源及模擬測試，適用于各國飛機，航空器，還用于研發，老化測試，磁場 控制，OEM，電鍍，產品測試或其他測試測量應用。

特點

1、符合GJB572-88，GJB 181A-2003，MIL-STD-704，MH/T 6018-1999標準；
2、軟開關技術使電源高效率，低噪聲，高可靠性；
3、恒壓和恒流工作方式，可自動切換并指示工作模式；
4、具有短路保護、限流保護、過熱保護、過壓保護、過流保護；
5、預制功能，加載前預先設置好電壓、電流、過壓值，還有28.5V快捷鍵，操作方便簡單；
6、品質高，體積小，重量輕，高功率密度，可靠性高；

性能指標
