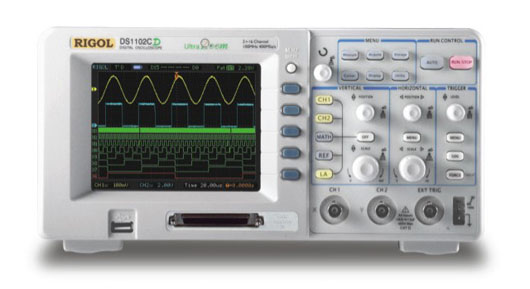

數字示波器,示波器,存儲數字示波器,北京普源,普源RIGOL,DS1062CD
產品詳情
| 商品簡介： |
| 1、可選裝16通道邏輯分析儀的混合信號示波器 2、超薄設計，體積小巧，大大減少桌面占用面積 3、存儲深度高達1M采樣點 4、5.7’ 64K色TFT彩色液晶屏，波形顯示更加清晰自然 5、豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發等 6、實時采樣率400 MSa/s，等效采樣率高達25 GSa/s 7、集成USB Host，支持U盤存儲、USB接口打印和直接系統升級 |
詳細說明： |
|
DS1000CD系列介紹
設備尺寸：寬×高×深＝303mm×154mm×133mm
|
|
|
|
|
2、超薄設計，體積小巧，大大減少桌面占用面積 |
|
|
3、存儲深度高達1M采樣點 |
|
|
4、5.7’ 64K色TFT彩色液晶屏，波形顯示更加清晰自然 |
|
|
5、豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發等 |
|
|
6、實時采樣率400 MSa/s，等效采樣率高達25 GSa/s |
|
|
7、集成USB Host，支持U盤存儲、USB接口打印和直接系統升級 |
|
型號 |
DS1102CD |
DS1062CD |
DS1042CD |
DS1022CD |
|
帶寬 |
100 MHz |
60 MHz |
40 MHz |
25 MHz |
|
選配 |
邏輯分析儀 |
|
1. 電子線路的測試
2. 教育和技術培訓
3. 信號邏輯關系驗證
4. 混合信號電路測量
5. 電路功能測試 |
|
DS1000CD ( 型號：DS1102CD DS1062CD DS1042CD DS1022CD)
1. 可選裝16通道邏輯分析儀
2. 全新設計的小巧體積，大大減小桌面占用面積
3. 5.7’64K色 TFT彩色液晶顯示
4. 存儲深度：1M采樣點（單通道），512K采樣點（雙通道），512K采樣點（邏輯分析儀）
5. 豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發等
6. 可調觸發靈敏度：有效濾除有可能疊加在觸發信號上的噪聲，防止誤觸發
7. 實時采樣率400 MSa/s，等效采樣率高達25 GSa/s；保證有效捕獲實時瞬態信號，同時可觀察
重復信號的微妙細節
8. 20種自動測量功能
9. 光標測量包括手動模式、追蹤模式和自動測量模式
10. 10組波形、10組設置存儲、位圖存儲、CSV存儲
11. 加、減、乘、FFT、反相等多種波形運算功能
12. 自動校準功能
13. 獨特的數字濾波器和波形錄制功能
14. 內置硬件頻率計
15. 雙通道 + 外觸發，根據帶寬分為100 MHz，60 MHz，40 MHz，25 MHz 多種型號
16. 標準配置接口：USB Device，RS-232；USB Host，支持U盤和USB接口打印機
17. 標配 通過/失敗 檢測功能：采用“光電隔離”方式，有效避免電磁干擾
18. 多種語言用戶界面，嵌入式幫助系統 |
·性能參數
|
設備型號 |
DS1102CD |
DS1062CD |
DS1042CD |
DS1022CD |
|
帶寬 |
100 MHz |
60 MHz |
40 MHz |
25 MHz |
|
存儲深度 |
1M采樣點（單通道），512K采樣點（雙通道），
512K采樣點（邏輯分析儀） |
|
通道 |
雙通道 ＋ 外觸發 ＋ 邏輯分析儀 |
|
實時采樣率 |
400 MSa/s，200 MSa/s（邏輯分析儀） |
|
等效采樣率 |
25 GSa/s |
|
上升時間 |
3.5 ns |
5.8 ns |
8.7 ns |
14 ns |
|
時基范圍 |
5 ns/div 至 50 s/div |
10 ns/div 至 50 s/div |
20 ns/div 至 50 s/div |
|
門限類型
（邏輯分析儀） |
TTL = 1.4 V, CMOS = 2.5 V, ECL = - 1.3 V, USER = - 8.0 V 至 + 8.0 V |
|
李沙育圖形 |
帶寬 |
100 MHz |
60 MHz |
40 MHz |
25 MHz |
|
相位差 |
± 3° |
|
觸發模式 |
邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發 |
|
觸發源 |
CH1，CH2，Ext，Ext/5，AC Line，D0 至 D15 |
|
輸入阻抗 |
1 MΩ || 15 pF |
|
垂直靈敏度 |
2 mV/div 至 5 V/div |
|
垂直分辨率 |
8位 |
|
輸入耦合 |
直流、交流、接地 |
|
最大輸入電壓 |
400 V (DC + AC 峰值) |
|
滾動范圍 |
500 ms/div 至 50 s/div |
|
自動測量 |
峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 、延遲1→2 的測量 |
|
光標測量 |
手動模式、追蹤模式和自動測量模式 |
|
數學運算 |
＋，－，×，F(xiàn)FT |
|
存儲 |
內置：10組波形、10組設置 |
|
USB：位圖存儲、CSV存儲、波形設置 |
|
接口 |
USB Device，USB Host，RS-232，P/F Out (Isolated) |
|
顯示 |
64K色TFT彩色液晶，320 x 234 |
|
|
全球通用，100 – 240 V / 50 W 最大值 |
|
重量 |
2.3 kg |
·下載資料
|
DS1000系列 |
文件下載 |
|
DS1000 使用說明書 英文版 |
|
|
DS1000 使用說明書 中文版 |
|
|
DS1000 測控工具 |
|
|
UltraScope 軟件使用說明 |
|
|
UltraScope for DS1000 Series |
|
|
USB驅動 for DS1000 |
|
|
