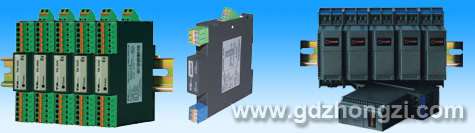

一、特性
      ● 變送器4～20mA信號輸入隔離轉換。
      ● 給變送器提供驅動電壓16.5～28V。
      ● 信號傳送隔離輸出4～20mA。
      ● 輸出回路供電12～35V。
      ● 具備獨立供電方式和輸出回路供電接口要求。
      ● 帶有工作電源指示燈。
      ● 單通道，一入一出，輸入回路短路保護。
      ● 即插即拔式接線端子，DIN導軌卡式安裝。
二、描述
      ①GD8046現場電源（配電/ 帶輸出回路供電）信號隔離器，是向現場的二線制或三線制非智能變送器提供隔離的電源電壓，并將變送器產生的4～20mA信號隔離轉換后，輸出至控制系統或其它智能儀表。主要用于回路供電的DCS、PLC系統。
      ②本隔離器具備獨立供電方式和輸出回路供電接口要求，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格

● 產品型號：GD8046 ● 型號規格（代碼）      代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。 ● 工作電源     電源接線：獨立的接線端子 13－，14＋，可帶電拔插     電源電壓：20~35VDC     電流損耗：24VDC時，＜40mA     電源指示：得電時LED燈亮；綠色 ● 輸入回路     輸入通道：端子1，2，3接線（參見端子接線圖）     變送器信號輸入：4～20mA     驅動變送器的配電電壓：16.5～28V     輸入阻抗：內置輸入電阻50Ω ●  輸出回路     輸出通道：端子10，11，12接線（參見端子接線圖）     輸出電流(Io)：4～20mA；0～20mA     輸出回路供電電壓(Uo)：12～35V     電壓跌落(Ud） ：5V     電流輸出時允許負載：RL≤(Uo-Ud)/Io     紋波（Vp-p）：＜10mV

● 性能指標       標準精度：±0.1%FS       溫度漂移：±0.015%/℃       響應時間：≤1s（0 → 90%）       穩定時間：≤3s       電源電壓變動影響：±0.1%（允許電壓范圍）       負載電阻變化影響：±0.1%/250Ω       通道隔離：輸入－輸出－電源之間隔離       絕緣電阻：≥100MΩ/500VDC（AC）       隔離能力：1500VAC/1分鐘50Hz       抗電磁兼容性：符合IEC61000相關抗電磁標準    ● 環境參數       工作溫度：0～＋60℃       儲運溫度：－20～＋80℃       環境濕度：5～＋95％RH（無冷凝）    ● 結構及外形尺寸       結構：卡裝式；模塊化表芯；ABS材質機殼；拔插式端子       外形尺寸：W16×H116×D110（mm），參見外形尺寸圖       整機重量：約110g

四、型號選擇
