CPM-50多功能電力品質分析表（智能電力監測儀）

公司名稱：北京國電中自電氣有限公司
所屬類別：電源配套分類>>測試儀器
電子信箱：sales@gdzhongzi.com
聯系電話：01068651027
聯 系人：國電中自
更新時間：2008/9/6 16:30:17

產品詳情

一、產品介紹
       CPM系列集合了高精度量測、顯示、DI/DO遠程控制、計算機聯機及多種電力質量分析的多功能電力質量儀表；可量測顯示超過52種電量及電力品質參數。在現今復雜的電力環境中，不但提供了基本電量測量(用電及供電)的功能，更提供有關的電力質量數據以供電力質量改善分析。
      本分析表所具備了DI/DO，可規劃成多種功能，并可執行警報及遠程監視控制功能。同時內建日期時間設定，可紀錄各事件發生時間，以便分析及執行改善對策。
二、應用
       ●馬達控制盤的電量監控                        ●分電盤的電量及不平衡監控
       ●電能管理及電費分?jǐn)傁到y(tǒng)                    ●電力品質分析

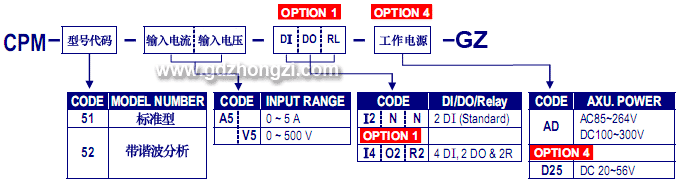

三、訂貨型號

四、測量顯示參數

測量顯示參數

CPM-51

CPM-52

電
量
參
數

電壓
V12 V23 V31 VLL_Avg
V1N V2N V3N VLN_Avg
●

●

電流
I1 I2 I3 IAvg IN
●

●

有功功率
W1 W2 W3 ∑W
●

●

無功功率
Q1 Q2 Q3  ∑Q
●

●

視在功率
S1 S2 S3  ∑S
●

●

功率因素
PF1 PF2 PF3 PFAvg
●

●

頻率
Hz
●

●

有效電能
WHINP WHEXP ∑WH WHNET
●

●

無效電能
QHINP QHEXP ∑QH QHNET
●

●

需量
Wmd Qmd  Smd
●

●

電
力
品
質
參
數

不平衡

V_unbl I_unbl

●

●

電壓諧波失真率
THDv12 THDv23 THDv31 THDv_Ang
●

●

電流諧波失真率
THDI1 THDI2 THDI3 THDI_Ang
●

●

分次諧波含量
2nd~31st
●

電壓波形因素
Crest Factor
●

電流K Factor
K Factor
●

各參數最大(小)值記錄
記錄各參數最大(小)值及發生時間
●

I/O

數位輸入
DI1 DI2 *DI3 *DI4
●

●

數位輸出
*DO1 *DO2
●

●

繼電器輸出
*RO1 *R02
●

●

RS485 Port
Modbus RTU mode
●

●

日期時間
年，月，日，時，分，秒
●

●

*號為附加功能，請與訂貨型號中選購
五、精確度及解析度

測量顯示參數

精確度

解析度

測量范圍

電壓

0.2%

0.1%

40~290Vac(VL_N)

電流

0.2%

0.02%

1%~120%額定

中性線電流

1.0%

0.1%

1%~120%額定

有效功率

0.5%

0.1%

0~9999MW

無效功率

0.5%

0.1%

0~9999MVar

視在功率

0.5%

0.1%

0~9999MVA

功率因素

0.5%

0.1%

±0.02~1.00

頻率

0.2%

0.01Hz

45~65Hz

有效電能

0.5%

0.1KWh

0~99999999.9KWh

無效電能

0.5%

0.1KVarh

0~99999999.9KVarh

總諧波失真率

1.0%

0.01%

0~100%

分次諧波含量

1.0%

0.01%

0~100%

不平衡度

0.5%

0.1%

0~300%
六、技術規格
   ①輸入
      量測方式: True rms measurement
      取樣速度: 128point/Cycle
      相線系統: 1P2W、1P3W、3P3W、3P4W；平衡/不平衡可由盤面按鍵規劃(設定
                        與實際接線方式需相符)
      輸入范圍: 電壓：40~290V L-N / 70~500V L-L
                         　　　PT ratio(一次測)    設定范圍：100~500000V
                        　　　 PT ratio(二次測)    設定范圍：100~400V
                        電流：5A, 1A(Optional)
                                     CT ratio(一次測)    設定范圍：5(1)~10000A
                                     頻率：45~65Hz
      電壓最大過載能力: 2倍額定連續；2500V, 1 秒
      電流最大過載能力: 2倍額定連續；20 倍額定 1 秒
      輸入消耗功率: 電壓：< 0.2VA；電流：< 0.1VA
