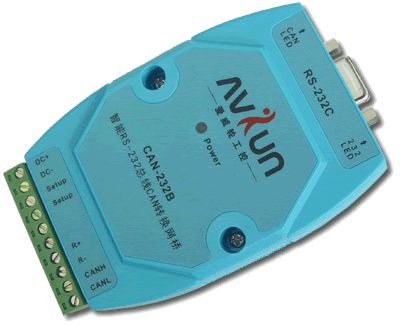

CAN-232B是智能型RS232總線CAN轉換網橋，用于PC或其他帶RS232端口的設備與CAN設備之間的通訊 。CAN (Controller Area Network)是一種串行總線系統，特別適合組建智能工業設備網絡和樓宇自動化控制系統。CAN擁有高傳輸速度(高達1Mbps) 和高可靠性，能以高性能和高品質的方式實現高度可靠的監控系統，因此，CAN系統首先被大量地應用于汽車網絡中。
    基于CAN網絡的實時和多主機特性，它可以很容易地幫助你建立冗余系統。為了能在通常的RS-232設備上使用CAN網絡，CAN-232B設計成將RS-232的串行幀重新打包為CAN擴展幀，并通過CAN收發器發送到CAN總線上；反之，如果CAN-232B的收發器收到CAN總線上的數據幀，而且通過了驗收碼校驗，它就會把CAN幀拆包，并將其中的數據發到RS232口上，因此它可以在CAN與RS-232之間精確地轉換信息。
    從CAN-232B的工作原理可以知道，它是一款智能協議轉換網橋，可讓您方便地完成RS-232協議和CAN協議的轉換，使RS232設備和CAN網絡實現通訊。而這種轉換對客戶是透明的，換言之，用戶無需對原來的RS232通信軟件做任何變動。
    CAN-232B有兩種工作模式：設置模式和工作模式。在設置模式下，用戶可對它的參數進行設置。而在工作模式中，它完成上述的協議轉換。CAN-232B特別適合小流量的CAN-bus數據傳輸應用，最高可達300幀/秒的數據傳輸速率。
    CAN-232B采用表面安裝工藝，板上自帶光電隔離模塊，在控制電路和CAN電路之間實現完全電氣隔離。CAN-232B也采用防雷設計，每線提供600W的抗雷擊承受力，加上獨立的DC/DC電源，這樣的三保險設計使CAN-232B具有很強的抗干擾能力，大大提高了系統在惡劣環境中使用的可靠性。另外CAN-232B體積小巧，使用方便，也是便攜式系統用戶的最佳選擇。

產品規格

典型應用
