主動式電壓質量控制器

公司名稱：西安愛科電子有限責任公司
所屬類別：電源產品分類>>凈化電源
電子信箱：xa-xym@163.com
聯系電話：029-85691735*8628
聯 系人：薛艷梅
更新時間：2011-6-2 11:00:37

產品詳情

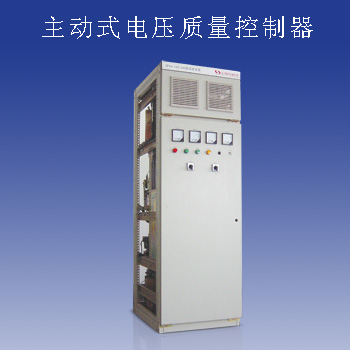

主動式電壓質量控制器

主動式電壓質量控制器（AVQR：Active Voltage Quality Regulator）是一種綜合解決供電電網諧波、波動、閃變、瞬間中斷等電壓質量問題，消除對用電設備影響的新型電力電子設備。

工作原理：

主動式電壓質量控制器串聯在電網與負載之間，其單相框圖如右圖所示，它包括隔離變壓器、儲能裝置、變流器和濾波電路四個部分。主動式電壓質量控制器可以看成是受控電壓源。控制時，通過檢測電網電壓，將獲得的電源電壓信號與標準信號進行比較，生成需要補償?shù)闹噶钚盘?hào)。通過該信號對變流器進行控制，獲得需要的補償電壓，疊加到負載電路中，從而保障敏感負載上的電壓質量。

補償效果：

補償前電壓波形、頻譜

補償后電壓波形、頻譜

特點：

1. 對影響電壓質量的諸多因素進行綜合補償，使電壓質量顯著提高

2. 同時解決諧波、電壓波動、閃變、三相不平衡等電壓質量問題

3. 采用移相控制解決了傳統AVQR過壓補償時的電壓“泵升”問題，安全性高

4. 與UPS比較，相同負載容量時，AVQR變流器容量小，成本低

5. 旁路開關可選用電子開關，速度快

型號說明：

技術規格：

規格	SPV4-50/0.4	SPV4-100/0.4	SPV4-200/0.4	SPV4-400/0.4
容量	50kVA	100kVA	200kVA	400kVA
電源輸入
電壓	三相四線，220V/380×（1±15%）V
頻率	50×（1±2%）Hz
電壓諧波	畸變率＜30％
電壓尖峰	幅值600V，底寬為0.2ms的脈沖列。
電源輸出
電壓	三相四線，220V/380×（1±5%）V
頻率	與輸入頻率相同
電壓諧波	畸變率＜5％(達到國家標準)
電壓尖峰	＜10V
動態響應時間	≤20ms
電源效率	≥90%
信號燈顯示	輸入電源、運行、旁路、電源故障
操作	按鈕操作
保護	交、直流過壓、欠壓、過熱、過流
尺寸(W×H×D)	800×2000×800		800×2200×800	1200×2200×800
	非標尺寸可根據客戶要求設計生產
重量	300	450	600	1000
