軍用裝備配套電源

案例一    機載模塊電源

輸入：直流20V～30V，單相1145V，400Hz

輸出：三相四線，方波36V，頻率400Hz

容量：60VA

應用：飛機導航陀螺儀供電



案例二    高頻逆變電源

輸入：直流24V±4V

輸出：三相四線21/36V，正弦波，頻率2400Hz

容量：100VA

應用：陀螺儀供電



案例三    機載逆變電源

輸入：直流24V±4V

輸出：單相220V，PWM波，頻率50Hz

容量：500VA

應用：MA-60冰箱供電

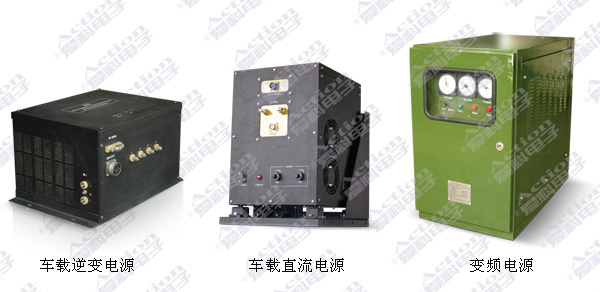

案例四    車載逆變電源

輸入：直流24V±4V

輸出：三相四線115/200V，正弦波，頻率400Hz

容量：1500VA

應用：某型號機載設備的檢修供電，主要包括雷達、導航儀、火控系統、慣導系統等。

特點：該電源輸出波形品質，明顯優于傳統的變頻電源車，并具有體積小，運輸方便，單人就可方便的移動電源，完全可以替代電源車。



案例五    車載直流電源

輸入：交流85V～264V，50Hz

輸出：直流28.5V

電流：150A

應用：新型無人飛機地面保障

特點：寬范圍電壓輸入，可并聯冗余運行，抗震設計。



案例六    方艙安裝電源

輸入：三相380V±15%

輸出：三相四線115/200V，正弦波，頻率400Hz

容量：60kVA

應用：軍用方艙移動車輛內部安裝使用，用于制導雷達等設備供電。



案例七    變頻電源

輸入：三相三線200V±15%，400Hz

輸出：單相200V，50Hz

容量：8kVA

應用：某型號裝備方艙空調供電
