1．簡介

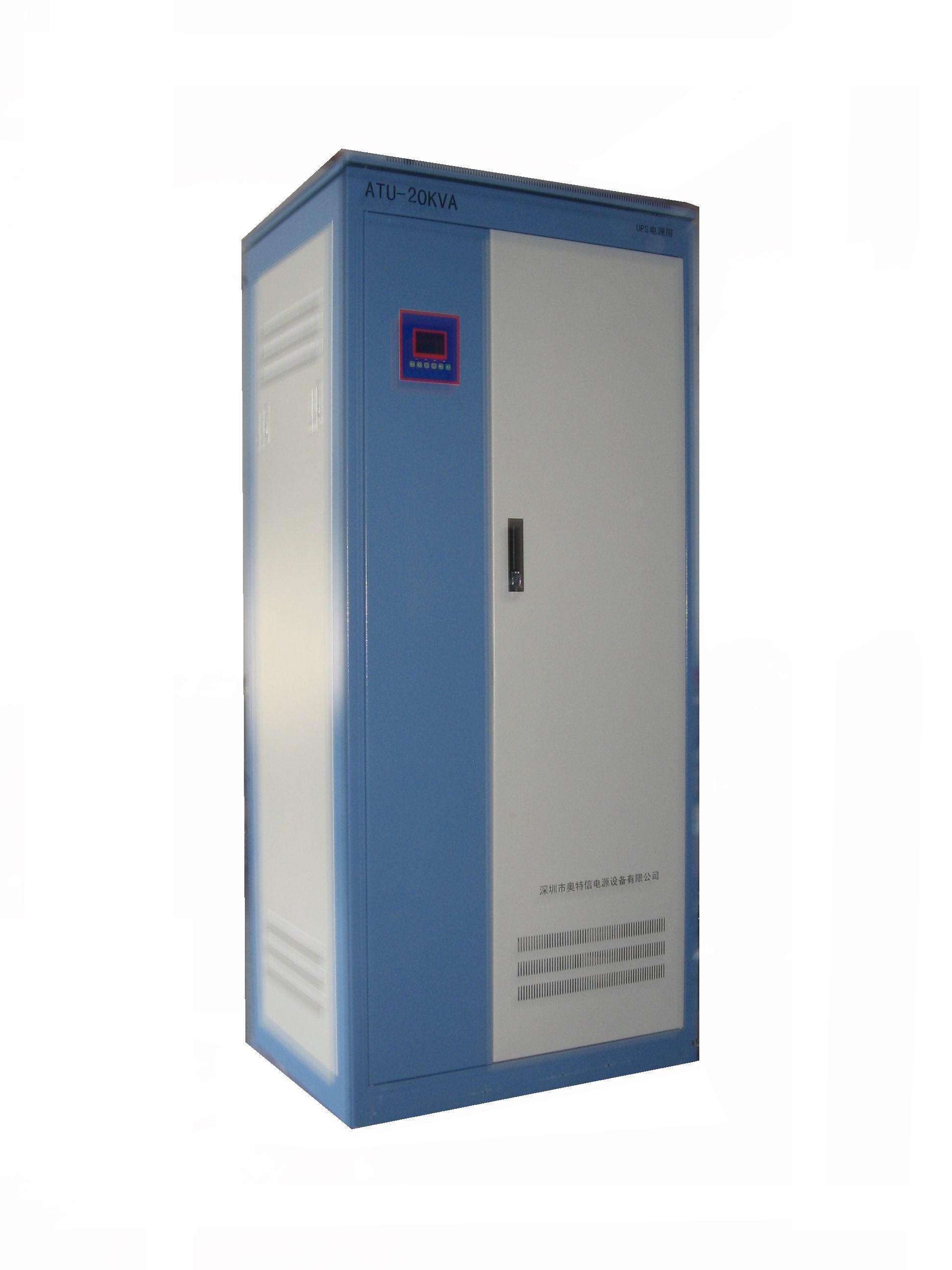

UPS不間斷電源設備是一種將市電及直流的電能轉化為不間斷的、凈化的交流電能的變換裝置，給計算機和其他電氣設備提供可使用的連續交流電源，防備市電的不穩定及斷電。亦能防止公用電力的各種畸變，如供電電壓下降、浪涌電壓、尖峰電壓及廣播頻率干擾。

 UPS不間斷電源技術特點：

★ 完全隔離型逆變技術，輸出無噪音純凈正弦交流電壓；

★ 逆變單元采用微處理器控制,SPWM正弦脈寬調制技術，波形純凈；

★ 獨有的動態電流環控制技術確保UPS不間斷電源可靠運行；

★ 過負載能力強，能承受計算機負載開機浪涌沖擊；

★ 大功率靜態旁路開關，過載時可由旁路供電,切換時間短；

★ 具有輸入過、欠壓，輸出過、欠壓，過溫、短路等保護功能；

★ UPS不間斷電源前面板有LED顯示方式，狀態一目了然；

★ 多種防雷保護方案可選擇；

2．注意事項：

本說明書能讓你很輕易的操作及維護本系統，為使本系統能正常發揮既有之功能，請注意下列事項：

☆  在使用前務必詳閱此說明書。

☆  遵照指示步驟，依法操作。

☆  機器搬運時應小心輕放。

☆  電源請依照說明施工。

☆  為避免觸電造成人員傷害及機器損壞，必須要有完好的接地系統。

☆  避免超負載使用，以免造成機器故障。

☆  妥存說明書，作為日后參考。

☆  請保持機器清潔。

3．工作原理

工作狀態說明：

1、交流輸入、直流輸入都正常時，由交流輸入經隔離、整流、濾波后，再經UPS不間斷電源逆變成純正的交流電，通過轉換開關向負載提供電源（即交流逆變供電）；

2、當交流輸入異常，電池輸入正常時，由直流經過隔離、濾波后，逆變成純正的交流電，通過轉換開關向負載提供電源（即直流逆變供電）；

3、當交流輸入正常，直流輸入異常時，由交流輸入通過靜態開關向負載提供電源（即交流旁路供電）；

4、交流輸入、直流輸入都正常時，由交流輸入經隔離、整流、濾波后，逆變成純正的交流電，通過靜態開關向負載提供電源；當機器出現過載、過溫、沖擊、直流異常及內部故障等情況時，機器自動轉為旁路供電。

4.主要技術指標:
