GZDW高頻開關直流電源小系統是我公司專為小容量系統而設計；適合小型開關站、小型用戶變電站、智能大廈配電等場合。系統由整流模塊、監控模塊、降壓硅鏈、配電單元和電池安裝單元構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，系統監控和電池智能化管理功能完善，具有與自動化系統連接的四遙接口，提供RS232和RS485兩種通訊選擇，提供RTU、CDT兩種通訊規約。

1．系統功能特點

●  適合構成100AH/220V、200AH/110V以下系統；尤其適合開閉所、小型用戶站；

●  采用模塊式結構，系統由交流配電、直流饋電、整流模塊、降壓?jiǎn)卧�、監控單元、電池單元及閃光裝置等組成，更換方便；

●  模塊、監控單元和降壓?jiǎn)卧�均采用帶電熱插拔結構，安裝、維護方便快捷；

●  可安裝3個5.0A/220V、7.0A/220V或10A/110V整流模塊；

●  監控器采用LCD顯示,漢字菜單,按鍵操作,可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準；

●  監控單元具有對電池自動管理的功能；

●  提供RS232通訊接口，提供RTU、CDT通訊規約選擇，可與電站自動化系統連接；

●  監控器實現電池電壓、控母電壓、控母電流、電池充放電電流、模塊狀態檢測；無需外接線和外接傳感器；

●  2路交流輸入互鎖,自動投切,饋電輸出回路用戶可選。

2．系統技術指標

●  交流輸入電壓：380V±15%，三相四線制

●  電網頻率：50Hz±10%

●  功率因數：≥0.9

●  輸出電壓范圍：90V-160V連續可調（110V系統）

180V-280V連續可調（220V系統）

●  輸出電流：21AMAX（220V），30AMAX（110V）

●  穩壓精度：≤±0.5%

●  穩流精度：≤±0.5%

●  紋波系數：≤±0.1%

●  均流不平衡度：≤±5%

●  效率：≥90%

●  輸出過壓保護：280V±2V（220V），160V±2V（110V）

●  絕緣電阻：≥10MΩ

●  絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧、無閃絡。

●  工作環境相對濕度：≤90%

●  工作環境溫度：-5℃~+45℃

●  可聞噪音：≤55dB

●  外形尺寸：2260（高）×800（寬）×600（深）

3．系統型號定義及配置

3.1系統型號定義

GZDW  － 40 /220 /10 -M

微機控制高頻開關直流電源柜

3.2系統配置說明

    系統采用模塊化結構,可根據用戶要求靈活配置,輸出電壓有2種規格:220V，110V,可輸入2路交流自動切換。系統最大配置一個監控加三個整流模塊。蓄電池組安放在機柜下部,最多可配置18只65AH/12V蓄電池。

4．系統電氣原理框圖

圖1 小系統原理圖

注：1、圖中FL1、FL2分別是用于檢測控母和電池回路電流的分流器

2、虛線框內為系統已提供的器件，虛線框外圍需外配的器件

5．系統結構及安裝

5．1系統外形尺寸

圖2 系統外觀尺寸圖              圖3 機柜底座安裝尺寸圖

5．2系統安裝

1． 高頻開關直流電源柜的外形尺寸為：2260×800×600（高×寬×深），機柜前門采用鋼化玻璃門，后門采用鋼結構對開門。安裝人員應依工程設計圖，在確保便于維護和足夠的行人通道等前提下，合理規劃安裝位置。

2． 確定地腳安裝孔位

如圖確定孔位，用記號筆劃出安裝孔位置，再用沖擊鉆鉆孔。

3． 開預留孔

底座上固定孔徑為ø15mm，采用的膨脹螺桿規格為ø12×80mm，所以鉆頭應選用ø12，沖孔深應達到60 mm以上。另外，孔位與地面垂直防止偏心。

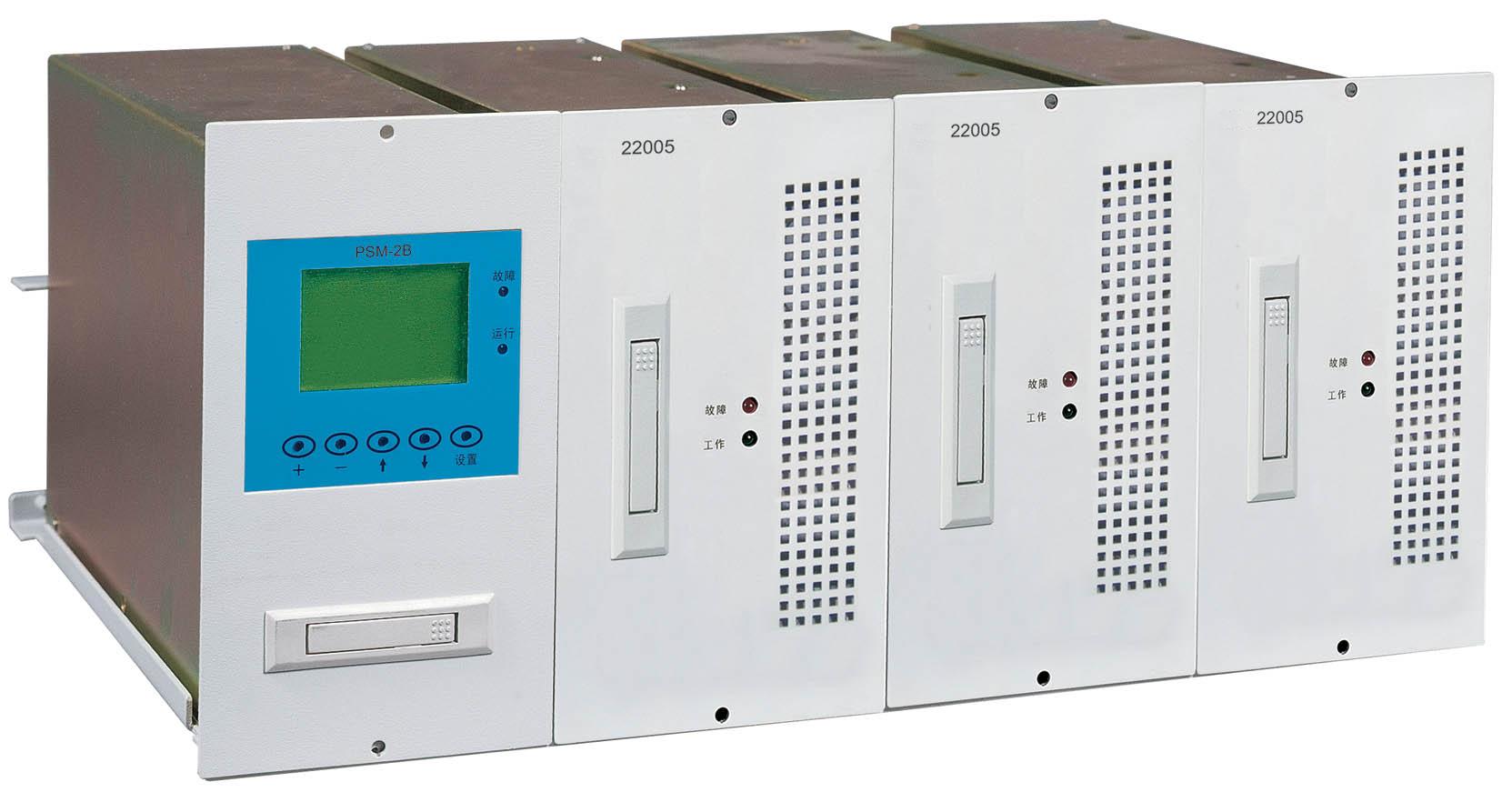

6．PSM-2B監控單元

6．1   監控單元功能

l  監控單元采用128×64點陣LCD顯示,全中文菜單,輕觸按鍵，可實現系統參數設置、顯示，系統故障指示和系統數據校準；

l  監控單元可實現電池電壓、控母電壓、控母電流、電池充放電電流、模塊狀態檢測；模塊故障、母線電壓越限實時報警；

l  提供一路交流故障、絕緣故障、開關跳閘、熔絲熔斷告警信號干節點輸入和一路系統告警信號干節點輸出；

l  具有模塊開/關機控制、電池均充/浮充控制；

l  監控單元具有硅鏈降壓自動控制功能，只需外配硅鏈即可實現控母自動調壓功能；

l  采用帶電熱插拔結構，安裝、維護方便快捷；

l  整流模塊和監控模塊可放置在一個托架內，結構緊湊，組屏方便；

l  監控模塊具有完善的電池自動管理功能；

l  具有獨立的模擬調壓調流口，可與整流模塊連接；

l  監控模塊提供RS232/RS485接口，標準RTU、CDT通訊規約，可與電站自動化系統連接。

6．2  PSM-2B監控單元基本原理

監控單元采用單片機控制、通過A/D采樣采集系統工作參數、通過D/A輸出控制模塊輸出電壓、輸出電限流；通過LCD顯示系統工作參數、系統故障及參數設置；通過按鍵操作可設置系統工作參數、校準輸出電壓、顯示電壓；工作參數和校準參數停電不丟失。
