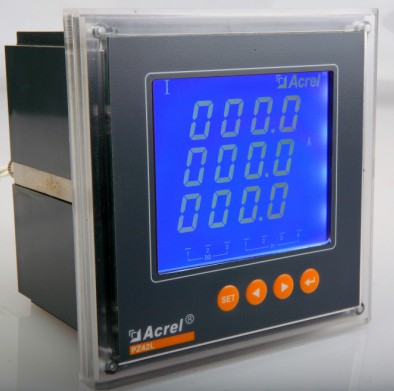

1　PZ系列交流檢測儀表

1.1  概述
　　該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus或Profibus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入／輸出，繼電器報警輸出等功能。

1.2　型號說明

1.3　技術指標

1.4　 產品規格
1.4.1  48型產品規格
　　 ●功能一覽表

　　 ●外形及尺寸

1.4.2  72型產品規格
　　   ●功能一覽表

　　注：
　　1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
        2、PZ72(L)-E3(4)最多可帶2路M(模擬量)；
        3、PZ72(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；
        4、PZ72(L)-E3(4)具備一路有功電能脈沖信號輸出端口。
　　
        ●外形及尺寸

1.4.3  80型產品規格
　　   ●功能一覽表

　　注：
　　1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
　　2、PZ80(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；
　　3、PZ80(L)-E3(4)在選配KC(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配KC(2DI/2DO、5DI/2DO)功能時無脈沖信號輸出端口；
　　4、PZ80(L)-AI3、AV3最多可帶3路模擬量輸出。

　　●外形及尺寸　

1.4.4  96型產品規格
　　   ●功能一覽表

　　注：
　　1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
　　2、PZ96(L)-E3(4)在選配KC(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配KC(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口；
　　3、PZ96(L)-AI、AI3、AV、AV3、F最多可帶3路模擬量輸出，PZ96(L)-P3(4)、E3(4)最多可帶2路模擬量輸出。

　　●外形及尺寸

1.4.5  42型產品規格
　　  ●功能一覽表

　　注：
　　1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
　　2、PZ42(L)-AI、AI3、AV、AV3、F最多可帶3路模擬量輸出，PZ42(L)-P3(4)、E3(4)最多可帶4路模擬量輸出；
　　3、PZ42L-E4/H最多可帶2路RS485通訊接口，一路Modbus-RTU協議，另一路可設置。

　　●外形及尺寸

1.5　接線端子
　　●電流表

　　

　　●電壓表（頻率表同單相電壓表）

　　

 　　 ●功率表
　　

　　 ● 電能表

　　注1：適用于單相電能表及開關量為8DI/2DO的場合；
　　注2：適用于選配8DI/2DO的場合。

　　●PZ42L-E4/H

1.6　應用方案
