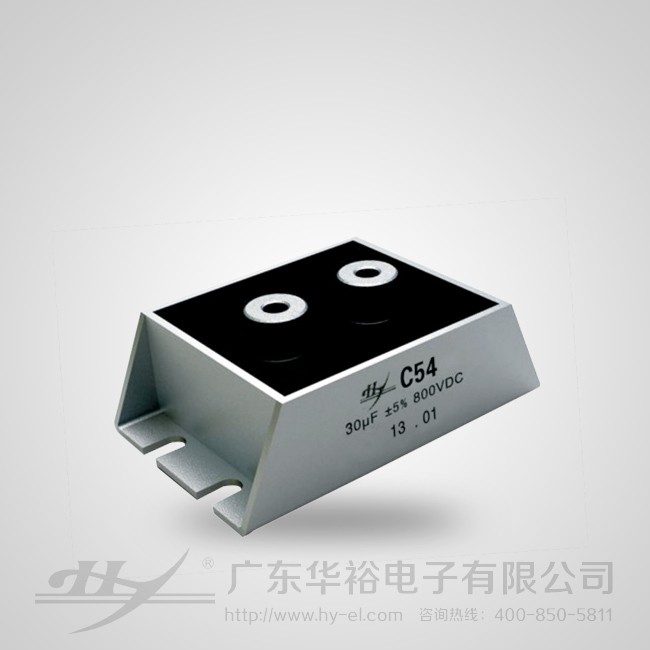

C54直流鏈電容
所屬類別：電源配套分類>>電子元件
電子信箱：hydl@hy-el.com
聯系電話：020-87023331
聯 系 人：韓經理
更新時間：2013-5-4 17:34:37
|
型號 |
規格 |
價格(元） |
尺寸 |
引出 |
|
C54 |
30vF/800V |
38 |
93*75*30 |
2*M6 |
價格僅供參考，以報價單為準。
主要應用/Application
廣泛應用于感應加熱等設備中的直流母線支撐，平滑濾波電路。
Widely used in induction heating equipment in the DC bus bar support, smoothing filter circuit.
產品特點/Characteristics
電介質：聚丙烯薄膜
結構：金屬化膜干式結構
封裝：金屬鋁外殼，阻燃（UL94V-0級）環氧封裝
引出：鍍錫銅螺母引出
容量大、體積小、高紋波電流承受能力、溫升低，散熱好、壽命長
Dielectric：Polypropylene film
Construction：Extended metalized film ，dry connection
Coating：Aluminum case with resin sealing.
Flame retardant execution（UL94V-0）
Terminals：Tinned copper nut extraction
Large capacity, small volume, high ripple current capability, low temperature rise, good heat dissipation, long service life
技術性能/Specifications
|
引用標準/Reference standards |
GB/T 17702 IEC 61071 |
|
工作溫度范圍/Operating temperature range |
-40℃～+85℃ |
|
容量范圍/Capacitance |
20μF～45μF |
|
額定電壓/Rated Voltage |
800Vdc |
|
容量偏差/Tolerance |
±5% ±10% |
|
耐電壓/Withstand voltage |
1.5Ur（Vdc）60s |
|
損耗角正切/Dissipation factor |
tgδ≤10×10-4 at 25℃±5℃，1kHz |
|
絕緣電阻/Insulation resistance |
C×R≥5000s，at 100Vdc，25℃±5℃，60s |
|
耐電流沖擊能力/Withstand strike current ability |
dv/dt＞30V/μs |
|
有效電流/Effective current |
30A～80A |
|
雜散電感/Stray inductance |
≤30nH |
|
預期壽命/Life expectancy |
200000h at Ur and 70℃ |
此產品關鍵字：直流支撐電容器、DC-LINGK直流鏈電容
