產品分類：固態激光器電源（4種）

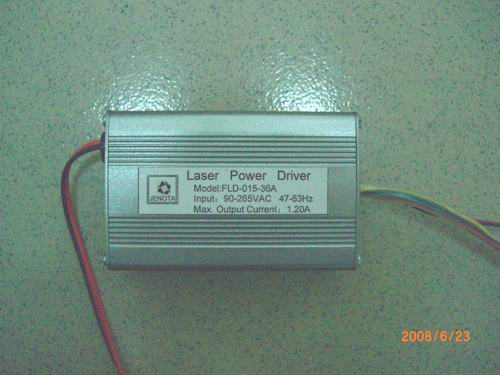

（一）產品名稱：激光器電源 FLD-015-36A

      規格型號：FLD-015-36A(1.2A，單制冷)

        尺　寸：

　　1.總則 本電源適用于紅光、藍光、綠光固態激光器；此規格書介紹了本電源的功能、技術參數。該電源的工作方式可以連續、準連續、脈沖。

　　2.電氣特性
　　2.1輸入特性
　　2.1.1電壓 工作電壓范圍為100V～240V交流電壓。額定工作電壓為110/220V交流電壓。
　　2.1.2頻率 交流輸入電壓頻率范圍47～63 Hz。額定交流輸入電壓頻率50/60 Hz。
　　2.1.3電流 最大輸入電流≤0.1A (測試條件：220V交流輸入電壓、2.2.2部分所述最大輸出負載)。
　　2.1.4沖擊電流 沖擊電流≤50A（測試條件：220V交流輸入電壓、2.2.2部分所述最大輸出負載時）。
　　2.2輸出特性
　　2.2.1輸出電流
　　型號          輸出LD電流     電流穩定度 制冷電流   測試條件
　　FLD-007-36A   0.1-0.7A可調   ±0.3%     2.3A MAX   接激光器測試
　　FLD-015036A   0.2-1.2A可調   ±0.5%     2.3A MAX   接激光器測試
　　FLD-020-36A   0.3-1.65A可調  ±0.5%     2.3A MAX   接激光器測試
　　FLD-030-36A   0.5-2.65A可調  ±0.5%     2.3A MAX   接激光器測試
　　FLD-035-40A   0.6-3.5A可調   ±1%       2.3A MAX   接激光器測試
　　FLD-040-50A   0.8-5A可調     ±1%       2.3A MAX   接激光器測試
　　測試條件：2.2.1部分所述全輸入電壓范圍, 3.1.1部分所述全工作溫度范圍。
　　2.2.2功率 輸出功率額定值：40W
　　2.2.3電流穩定度
　　在2.1.1部分所述額定輸入電壓、2.2.1部分所述輸出負載條件下，輸出電壓將符合2.2.1部分的規定。
　　2.2.4短路限流保護
　　當電源輸出負載短路時,電源輸出電流仍為恒流的設定值。
　　2.2.5紋波和雜訊  紋波和雜訊: 50mV MAX.
　　測量時使用電阻負載(非電子的)，在輸出端并接0.1微法陶瓷電容和10微法高頻電解電容各一個,示波器帶寬為20MHz.
　　2.2.6開機延遲時間 開機延遲時間≤3S（測試條件：110V交流輸入電壓，2.2.2部分所述額定負載）
　　2.2.7效率 電源效率≥68%
　　2.2.8TTL電平控制輸出
　　電源可以外接TTL電平控制信號，低電平激光器關閉，無信號或高電平時激光器發光，TTL電平的最高頻率為30KHz。
　　2.2.9電流調節
　　LD電流調節：調節VR1來調節LD電流的大小。
　　制冷電流調節：調節VR2來調節制冷電流的大小。

　　3.環境要求

　　4.安全要求
　　4.1引用標準 EN55022 GB4943
　　4.2高壓測試（HI-POT TEST）輸入端對輸出端：AC 1500V 1分鐘,漏電流≤3mA
　　4.3絕緣電阻 在正常大氣壓下,相對濕度為90%,試驗電壓為直流500V時,開關電源輸入端對輸出端的絕緣電阻不低于50兆歐姆。

　　5.電磁兼容 符合國家標準GB9254《信息技術設備的無線電騷擾限值和測量方法》中B級的要求。

　　6.溫升 在正常測試條件下，當產品電源單元中的元器件處于熱平衡后,散熱器的最大溫升不大于35℃。

　　7.可靠性 在額定輸入電壓，滿載輸出，環境溫度為40度條件下，本電源的平均無故障時間不小于10000小時。

　　8.振動 無包裝情況下，經50、60、100、120、150、180Hz/0.6G振動，無損傷；有包裝情況下，經1~60Hz/0.5~2.5G振動，無損傷。

　　9.機械特性
　　9.1外觀尺寸:
　　9.1.1電源外形結構尺寸：
　　型號          尺寸            型號            尺寸
　　FLD-007-36A  98*65*38     FLD-015-36A      98*65*38
　　FLD-020-36A 118*65*38     FLD-030-36A     118*65*38

　　9.1.2輸入輸出接線方式 交流輸入接線

　　序號    導線色      描述
　　1       紅線       交流輸入
　　2       黑線       交流輸入。

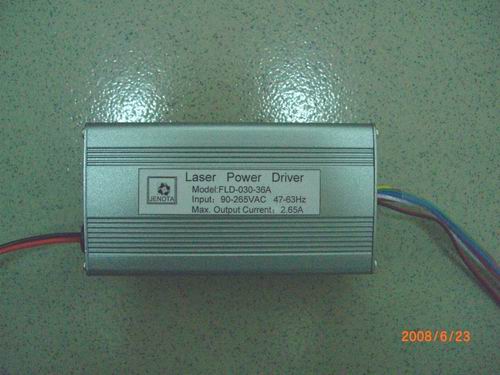

（二）產品名稱：激光器電源 FLD-030-36A

      規格型號：FLD-030-36A(2.65A，單制冷)

      尺　寸：110*65*38

產品描述：總則……（詳情可來電咨詢或進入捷能達網站查看)

（三）產品名稱：激光器電源 FLD-035-40A

      規格型號：FLD-035-40A(3.5A，電流0.3-3A可調)

      尺　寸：110*65*38

產品描述：總則……（詳情可來電咨詢)

（四）產品名稱：激光器電源 FLD-040-50A

      規格型號：FLD-040-50A(5A，雙制冷)

        尺　寸：110*95*54

產品描述：總則……（詳情可來電咨詢)
