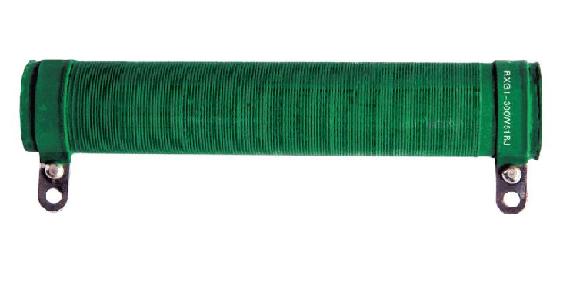

RXG1 功率型被漆線繞電阻器(50W,75W,100W,150W,200W,250W,300W,400W,500W,600W,800W,1000W,1200W)

內容介紹：RXG1 功率型被漆線繞電阻器, 過負荷能力強，熱穩定性好，使用壽命長，適用電源測試，電路負載、變頻器、起重、制動、電力、船舶、工業自動化等機電裝備，大功率線繞電阻，制動電阻，起重電阻，電力電阻，機車電阻，負載電阻，變頻電阻，老化電阻，工業電阻，功率規格50W,75W,100W,150W,200W,250W,300W,400W,500W,600W,800W,1000W,1200W



特點及用途
○過負荷能力強，熱穩定性好，使用壽命長
○表面采用不燃漆涂裝，溫度適用范圍寬
○適用電源測試，電路負載、變頻器、起重、制動、電力、船舶、工業自動化等機電裝備



外型尺寸

型號	額定功率	外形尺寸(mm)
		Dmax	Lmax	d	l
RXG1	50W	26	90	13	80
	75W	26	160	13	148
	100W	33	160	18	148
	150W	33	215	18	203
	200W	33	267	18	250
	300W	42	221	24	200
	500W	42	332	24	315
	600W	62	350	40	330
	800W	62	400	40	380
	1000W	85	460	48	425
	1200W	8	500	48	470

主要性能指標

型號	額定功率	阻值范圍(Ω)		阻值允許偏差(%)	溫度系數 (×10-6 /℃)
RXG1	50W	10~20K		±5 ±10	±250
	75W	10~30K
	100W	10~51K
	150W	10~51K
	200W	10~62K
	300W	20~100K
	500W	20~120K
	600W	20~160K
	800W	20~175K
	1000W	20~200K
	1200W	20~200K

降功耗曲線圖
