信息類型：庫存信息 　　 所屬類別：模塊電源(DC/DC)
地區城市：廣東省 －深圳市 更新時間：2013-1-3 9:22:30
聯 系 人： 張文明 有效期限：2014-1-2 17:50:37
公司名稱：深圳市宸遠科電子有限公司
電子信箱：1679135510@qq.com 　　 聯系電話：86-0755-29120592

A．低集散電容的特性可完成接近理論值的電路設計
B．殘留誘導系數小，確保上佳的頻率特性
C． 因電解電容器領域也獲得了電容，故使用壽命延長，更造于具有高可靠性的電源
D．由于ESR低，頻率特性良好，故最適合于高頻，高密度類型的電源
E．利用貼片陶瓷電容器介質層的薄層化和多層疊層技術，使電容值大為擴大
F．單片結構保證有極佳的機械性強度及可靠性
G．極高的精確度，在進行自動裝配時有高度的準確性
H．因僅有陶瓷和金屬構成，故即便在高溫，低溫環境下亦無漸衰的現象出現，具有較強可靠性與穩定性


工作溫度范圍: -55～125℃
額定電壓: 100VDC～3000VDC
溫度特性: NPO:≤±30ppm/℃,-55～125℃（EIA Class I） X7R:≤±15%,-55～125℃（EIA

Class II）
容量范圍: NPO:2pF to 100nF;X7R:150pF to 2.2uF
損失角正切(tanδ): NPO:Q≥1000；X7R:D.F.≤2.5%
絕緣電阻: 10GΩ 或 500/C Ω 取兩者最小值
老化速率: NPO:1%;X7R:2.5% 一個decade時間
介質電耐電壓： 100V ≤ V ＜500V :200%
額定電壓 500V ≤ V ＜1000V :150%額定電壓 1000v≤ V :120%額定電壓

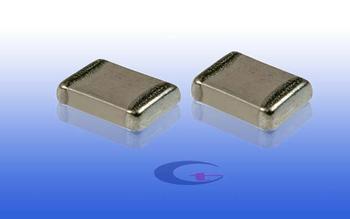

SMD高壓貼片電容

LED燈常用高壓貼片和大容量貼片電容規格
高壓陶瓷貼片電容-可代替?zhèn)鹘y(tǒng)插件電容縮小電源體積(LED電源專用)
規格主要有:
102/1KV 1206封裝
222/1KV 1206封裝
472/1KV 1206封裝
103/1KV 1206封裝
2.2u/100V 1812封裝
473/250V 1206封裝
473/630V 1206封裝
10u/16V 1206封裝
10u/25V 1210封裝
22u/10V 1206封裝
22U/16V 1210封裝更多規格歡迎查詢和索樣~
以上都為X7R或X5R材質，容量精度為10%
我司主推LED市場，價格很好！希望可以幫到您！
13798483651 張文明 1679135510

LED阻容降壓用-（代替插件CBB）
250V 224 1812封裝
250V 334 1812封裝
250V 474 1812封裝
250V 684 1812封裝
250V 105 1812封裝
500V 224 1812封裝
400V 474 1812封裝
400V 105 2220封裝
以上都為X7R材質，耐125度高溫


無極燈我司專業生產高壓高頻貼片電容-高頻無極燈專用(代替CBB) 規格主要有:
1KV NP0 101 221 331 471 102。
100P 3KV NP0 1808/1812封裝
220P 3KV NP0 1808或1812封裝-
820P 2KV NP0 1812封裝
102 2KV ?NP0 1812封裝
100P 1KV NP0 1206封裝
220P 1KV NP0 1206封裝
470P 1KV NP0 1206封裝
102 1KV?NP0 1206封裝
0.47u 100V X7R 1206封裝
0.68u?100V X7R 1206封裝

節能燈
高壓貼片電容-代替插件瓷片和薄膜電容縮小體積(節能燈專用) 規格主要有:
223/100V 1206封裝
102/1KV 1206封裝
152/1KV 1206封裝
332/1KV 1206封裝
222/1KV 1206封裝
250V/473 1206封裝
400V/104 1210封裝
更多規格歡迎查詢和索樣~


HID燈 常用高壓貼片電容和大容量貼片電容規格如下 ：
1KV 100p 1206封裝
1KV 221 1206封裝
1KV 102 1206封裝
1KV 222 1206封裝
1KV 472 1206封裝
1KV 103 1206封裝
630V 104 1812封裝
10U/25V 1210封裝
10U/50V 1210封裝
以上都為陶瓷X7R材質，耐溫-55-125度。
損耗（DF）小于2。5%
可代替?zhèn)鹘y(tǒng)插件瓷片和CBB以及鋁電解縮小體積更多規格歡迎查詢和索樣~






• SMD陶瓷貼片電容器特性：
• 低集散電容的特性可完成接近理論值的電路設計
• 殘留誘導系數小，確保上佳的頻率特性
• 因電解電容器領域也獲得了電容，故使用壽命延長，更造于具有高可靠性的電源
• 由于ESR低，頻率特性良好，故最適合于高頻，高密度類型的電源
利用貼片陶瓷電容器介質層的薄層化和多層疊層技術，使電容值大為擴大
• 單片結構保證有極佳的機械性強度及可靠性
• 極高的精確度，在進行自動裝配時有高度的準確性
• 因僅有陶瓷和金屬構成，故即便在高溫，低溫環境下亦無漸衰的現象出現，具有較強可靠性與穩定性

工作溫度范圍: -55～125℃
 額定電壓: 100VDC～3000VDC
 溫度特性: NPO:≤±30ppm/℃,-55～125℃（EIA Class I）
X7R:≤±15%,-55～125℃（EIA Class II）
 容量范圍: NPO:2pF to 100nF;X7R:150pF to 2.2uF
 損失角正切(tanδ): NPO:Q≥1000；X7R:D.F.≤2.5%
 絕緣電阻: 10GΩ 或 500/C Ω 取兩者最小值
 老化速率: NPO:1%;X7R:2.5% 一個decade時間
 介質電耐電壓： 100V ≤ V ＜500V :200%額定電壓
500V ≤ V ＜1000V :150%額定電壓
1000v≤ V :120%額定電壓

詳情咨詢電話：13798483651 QQ ：1679135510 張文明
主要供應高頻NPO貼片電容//X7R高壓貼片電容/低壓大容量貼片電容器
0805 X7R 100V、250V、500V 系列
0805 NPO 100V、250V、500V 系列
1206 X7R 100V、250V、500V、1KV、2KV 系列
1206 NPO 250V、500V、1KV、2KV 系列
1808 X7R 1KV、2KV、3KV 系列
1808 NPO 2KV、3KV 系列
1812 X7R 100V、250V、500V、1KV、2KV 系列
1812 NPO 330 1KV
1210 X7R 250V、500V、1KV 系列
1210 NPO 250V、500V、1KV 系列
2220 X7R 100V、250V、500V、1KV、2KV 系列
2225 X7R 100V、250V、500V、1KV、2KV 系列
1.類做吸收用,主要用于吸收靜電保護MOS管,可代替插件藍色瓷片 主要規格有：
1206 X7R 1KV 102K +-10%封裝
1206 X7R 1KV 222K +-10%
1206 X7R 1KV 472K +-10&
2.類用在做輸出濾波,或給IC供電用,之前都用插件鋁電解,或貼片鉭電容,可用高壓貼片電容代替使用，主要規格有1u 2.2u 4.7u 10u 22u 47u之類 1206或1210 電壓 6.3V-50V
X7R 105K 25V 0805
X7R 105K 50V 1206
X7R 225K 25V 1206
X7R 475K 25V 1206
X7R 10u 10V 0805
X7R 10u 25V 1206
X7R 22u 10V 1206
X7R 22u 16V 1206
X7R 47u 10V 1210
X7R 47u 16V 1210
以上都是X7R 22u以上為M精度,其它都K
3.過EMI濾波用,之前主要用插件的CBB,主要規格有333 473 104 224 .電壓400V-630V,尺寸1206-1210
主要規格有:
1206 333/630V
1210 333/1KV
1206 473/400V或450V或 630V-
1210 104/400V或500V或630V
1210 224/400V或450V
以上都為X7R或TDK X7T材質 精度K
4類安規貼片電容,之前主要用插件瓷片安規,個規格
1808 Y2 102和
1812 Y2 152
2220 Y2 472

\5類:做整流后濾波:主要電壓通常是400V-1KV 容量主要有103 223 333 473
主要規格有:
1KV 103 1206 X7R +-10%
630V 223 1206 X7R +-10%
630V 333 1206 或1210 X7R +-10%
473 630V 1206或1210 X7R +-10%
以下是我廠1812系列最小包裝及部分規格型號
高壓貼片電容1812系列
高壓貼片電容 1812 471 J 3KV NP0 1K/卷 大容量貼片電容 1812 105K 250V X7R 500/卷
高壓貼片電容 1812 102J 2KV NP0 1K/卷 大容量貼片電容 1812 105K 100V X7R 500/卷
高壓貼片電容 1812 102 K 2KV X7R 1K/卷 大容量貼片電容 1812 155K 100V X7R 500/卷
高壓貼片電容 1812 222K 1KV X7R 1K/卷 大容量貼片電容 1812 225K 100V X7R 700/卷
高壓貼片電容 1812 103K 1KV X7R 1K/卷 大容量貼片電容 1812 475K 50V X7R 1K/卷
高壓貼片電容 1812 222K 2KV X7R 1K/卷 大容量貼片電容 1812 106K 50V X7R 500/卷
高壓貼片電容 1812 332K 2KV X7R 1K/卷 大容量貼片電容 1812 106K 25V X7R 500/卷
高壓貼片電容 1812 472K 2KV X7R 1K/卷 大容量貼片電容 1812 226K 25V X7R 500/卷
高壓貼片電容 1812 223 K 1KV X7R 1K/卷 大容量貼片電容 1812 476M 10V X5R 500/卷
