3串10.8V鋰電池組保護板
地區城市：廣東省 －深圳 更新時間：2013-10-23 21:25:27
聯 系 人： 楊通文 有效期限：2014-10-23 14:35:04
公司名稱：深圳市威和電子有限公司
電子信箱：szwh18@126.com 聯系電話：0755-28102699
本保護板使用了日本精工鋰聚合物可充電電池保護的IC；
& 特點：
(1) 針對各節電池的高精度電壓檢測功能；
(2) 3段過電流檢測功能；
(3) 通過MOS管可以控制電池的充放電;
(4) 寬工作溫度范圍 −40°C ~ +50°C；
(5) 低消耗電流。
& 產品的尺寸圖例：
& 技術參數：
| 序號 | 測試項目 | 標準 | |
| 1 | 電壓 | 充電電壓 | DC：18V CC/CV |
| 單節均衡電壓 | |||
| 2 | 電流 | 單節均衡電流 | |
| 單節消耗電池（自耗） | ≤8uA | ||
| 最大持續放電電流 | 8A | ||
| 3 | 過充電保護 | 過充電檢測電壓 | 3.90-4.35V(可選）± 0.025 V |
| 過充電檢測延時時間 | 0.5S-1.5S | ||
| 過充電恢復電壓 | 滯后過充電檢測電壓0－0.2V | ||
| 4 | 過放電保護 | 過放電檢測電壓 | 2.0－3.0V(可選）± 0.080 V |
| 過放電檢測延時時間 | 50-150ms | ||
| 過放電恢復電壓 | 滯后過放電檢測電壓0.2V－0.7V | ||
| 5 | 過電流保護 | 過電流檢測電壓 | 150±25mv |
| 過電流檢測電流 | 12±1A | ||
| 過電流檢測延時時間 | 5ms-15ms | ||
| 恢復狀態 | 自動恢復 | ||
| 6 | 短路保護 | 檢測狀態 | 外部短路 |
| 檢測延時時間 | 200-500us | ||
| 恢復狀態 | 自動恢復 | ||
| 7 | 內阻 | 保護線路（MOSPET） | ≤8mΩ |
| 8 | 溫度 | 工作溫度范圍 | ﹣40～+50℃ |
| 儲存溫度范圍 | ﹣40～+125℃ | ||
| 9 | 尺寸（L*W*H） | 50*16*3.5 MM | |
& 保護板的接線圖例：
& 焊接點說明：
· B+ 接電池組正極；
· B1－ 接電池1與電池2中的接點；
· B2－ 接電池2與電池3中的接點；
· B3－ 不用接；
· B－ 接電池組的負極；
· P+ 接充/放電端正極（充電端/放電端共用）；
· P- 接充/放電端負極（充電端/放電端共用）。

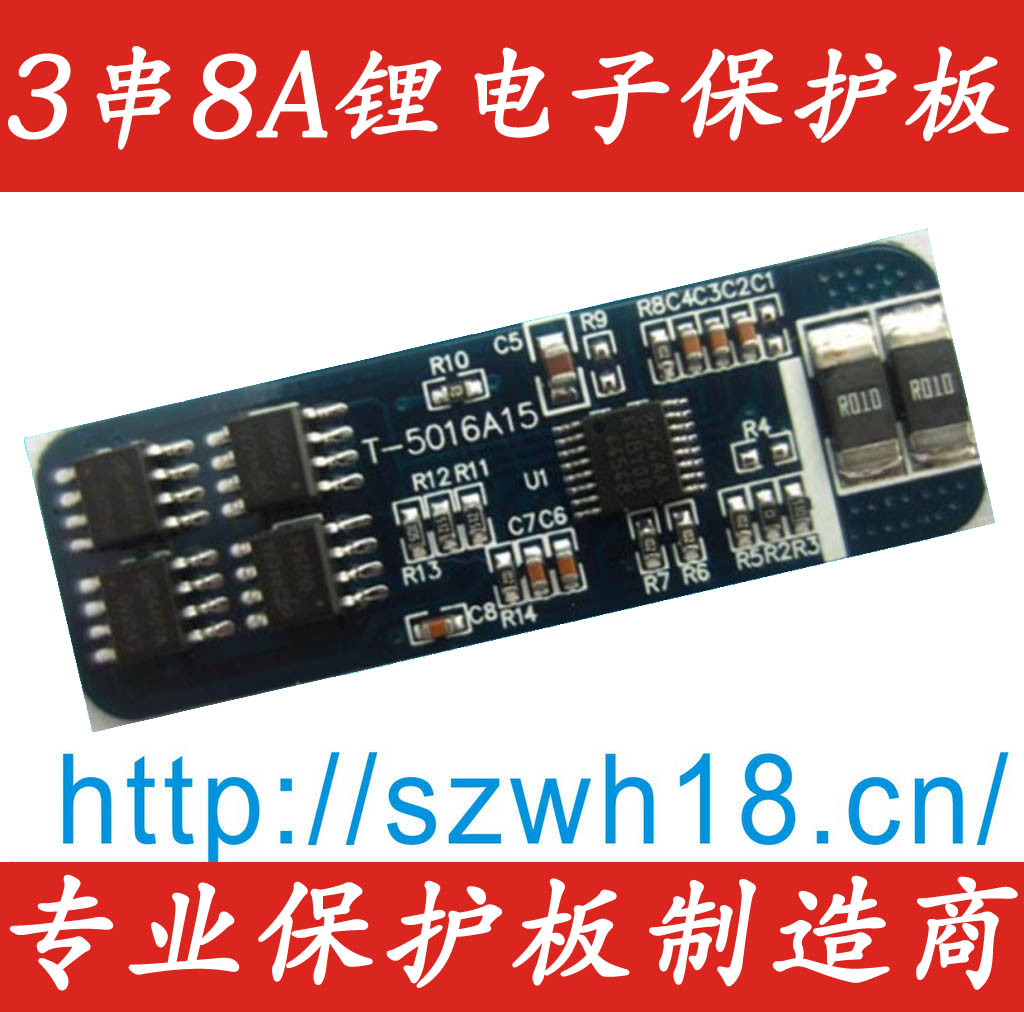

& 產品圖片:
& 用途：
·3串鎳鈷錳鋰、鈷酸鋰、錳酸鋰離子可充電電池組；
·3串鋰聚合物可充電電池組；
& 注意事項:
（1） 請注意輸入輸出電壓、負載電流的使用條件，使保護板內的功耗不超過規格書的容許功耗。
（2） 連接電池時有可能發生不能放電的情況。在這種情況下，連接充電器就可以恢復到正常工作狀態。
（3） 過充電電池和過放電電池混雜在一起的情況下變?yōu)檫^(guò)充電狀態與過放電狀態，都不可能進行充電和放電。
（4） 本保護板雖內置防靜電保護電路，但請不要對保護板施加超過保護電路性能的過大靜電。
（5） 使用本公司的保護板生產產品時，如因其產品中對該保護板的使用方法或產品的規格，或因出口國等原因，包含本保護板產品在內的制品發生專利糾紛時，本公司概不承擔相應責任。
