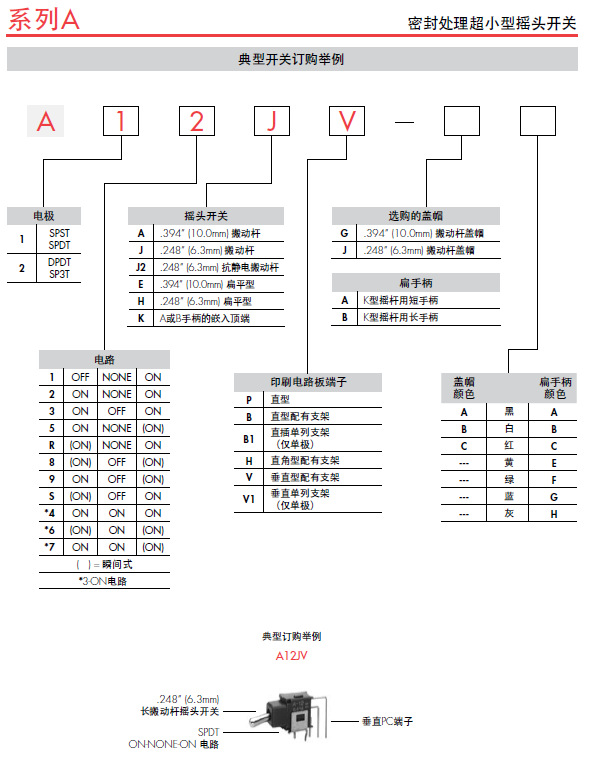

系列A
密封處理超小型搖頭開關

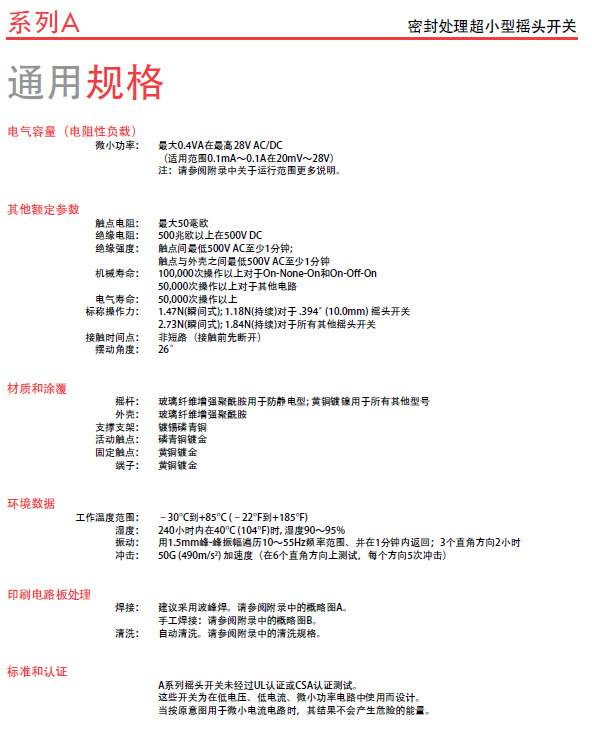

通用規格:

 電氣容量（電阻性負載）
 微小功率： 最大0.4VA在最高28V AC/DC
 （適用范圍0.1mA～0.1A在20mV～28V）
 觸點電阻： 最大50毫歐
 絕緣電阻： 500兆歐以上在500V DC
 絕緣強度： 觸點間最低500V AC至少1分鐘;
 觸點與外殼之間最低500V AC至少1分鐘
 機械壽命： 100,000次操作以上對于On-None-On和On-Off-On
 50,000次操作以上對于其他電路
 電氣壽命： 50,000次操作以上
 標稱操作力： 1.47N(瞬間式); 1.18N(持續)對于 .394” (10.0mm) 搖頭開關
 2.73N(瞬間式); 1.84N(持續)對于所有其他搖頭開關
 接觸時間點： 非短路（接觸前先斷開）
 擺動角度： 26°

 材質和涂覆
 搖桿： 玻璃纖維增強聚酰胺用于防靜電型; 黃銅鍍鎳用于所有其他型號
 外殼： 玻璃纖維增強聚酰胺
 支撐支架： 鍍錫磷青銅
 活動觸點： 磷青銅鍍金
 固定觸點： 黃銅鍍金
 端子： 黃銅鍍金

 環境數據
 工作溫度范圍： –30°C到+85°C (–22°F到+185°F)
 濕度： 240小時內在40°C (104°F)時, 濕度90～95%
 振動： 用1.5mm峰-峰振幅遍歷10～55Hz頻率范圍、并在1分鐘內返回；3個直角方向2小時
 沖擊： 50G (490m/s2) 加速度（在6個直角方向上測試，每個方向5次沖擊）

 印刷電路板處理
 焊接： 建議采用波峰焊。請參閱附錄中的概略圖A。
 手工焊接：請參閱附錄中的概略圖B。
 清洗： 自動清洗。請參閱附錄中的清洗規格。

 標準和認證
 A系列搖頭開關未經過UL認證或CSA認證測試。
 這些開關為在低電壓、低電流、微小功率電路中使用而設計。
 當按原意圖用于微小電流電路時，其結果不會產生危險的能量。

主要特點
 超小尺寸節省印刷電路板空間。
 專為微小功率應用而設計。
 整體密封處理結構防止觸點污染，并為自動焊接和清洗節省時間與費用。
 獲獎的STC觸點機構具有傳統觸點機構所不具備的如下優點：
 更加平滑、制動更可靠、觸點穩定性更高、以及無與倫比的微小功率可靠性。（關于STC的術語和縮寫的詳情，請參閱附錄目錄。）
 環氧樹脂密封注塑的端子或超聲波焊接的端子可阻止熔融物、溶劑、以及其他污染物侵入。.100” x .100” (2.54mm x 2.54mm) 端子間距符合標準印刷電路板的格子間距。
 可選擇抗靜電的搖桿以消除靜電。
 可供匹配的指示燈。
