拆解日立超薄液晶電視“Wooo UT系列”電源底板

    日經電子拆解組拿到了日立制作所的超薄液晶電視“Wooo UT系列”。此次沒有花時間去研究說明書等（參閱本站報道），而是立即著手拆解。 今天開始分解電源底板。就是那塊讓日立制作所非常自豪地說實現了超薄化的電源底板。這塊由日立 Media Electronics開發的電源底板，與原有液晶電視使用的電源底板相比厚度只有后者的約1/3, 為12.3mm。

　　把看上去象電源底板的部分取出，去掉覆蓋在其上的用途不明的乳白色薄膜，出現在眼前的果真就是電源底板。而且使用的不是最近的電視電源底板常見的酚醛紙質板，而是環氧玻璃纖維底板。

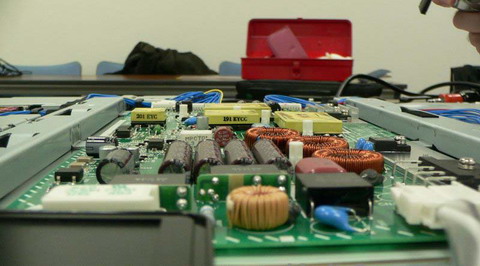

　　仔細觀察電源底板，可以發現底板上安裝的各種部件的高度幾乎一樣（圖）。變壓器、散熱器、電解電容器和繼電器的部件高度都非常整齊。就連其中最高的變壓器和散熱器等部件，實際測量的結果僅比底板表面高出約9mm。當然接口類的部件也全部采用橫向插入的設計，也是為了減少厚度。

　　接著拆下固定底板的螺絲。把電源底板與液晶面板模塊分開，讓我們來看看底板的內側。首先看到的是為了把電解電容器倒下來安裝所開的孔，此舉應該是為了保持器件的高度一致。接下來細看，還會發現很多地方加上了橡膠狀的薄片。應該是保持空間的襯墊吧。

　　總之，這個電源底板的確是很薄。拆解過程中，一位零部件廠商的技術人員嘆息道：“還是被人‘搶先了！’”，接下來，說的是這樣一句話。“這應該是利用目前的技術，能夠做到的最薄尺寸了”。
