Vishay推出新款超高精度Bulk Metal®箔四電阻網絡

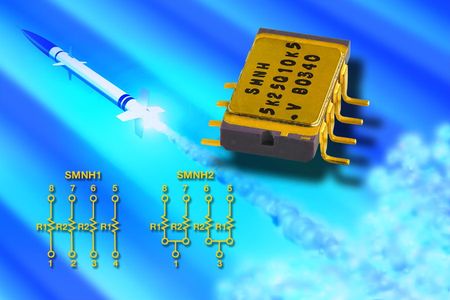

器件在8引腳、表面貼裝的陶瓷鷗翼型封裝內，提供了低至±2ppm/℃的絕對TCR、±0.5ppm/℃的TCR跟蹤、低至±0.005%(50ppm)的容差匹配

    日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出具有優異的負載壽命、負載壽命比和貯存壽命穩定性特性的超高精度Bulk Metal®箔四電阻網絡 -- SMNH電阻網絡。

    新的氣密SMNH電阻網絡中每個電阻都在0.1W、+70℃下工作1000小時后，負載壽命穩定率為0.005%，負載壽命穩定性比為0.005%(50ppm)。不僅如此，該器件還具有優異的貯存壽命穩定性，每個電阻的貯存壽命穩定性為0.0002%(2ppm)，在至少6年內貯存壽命穩定性比為0.0001%(1ppm)。除了這些嚴格的穩定性指標，采用8引腳、表面貼裝陶瓷鷗翼型封裝的SMNH在-55℃～+125℃、+25℃參考溫度下還具有低至±2ppm/℃的TCR、±0.5ppm/℃的典型TCR跟蹤，以及低至±0.005%(50ppm)的匹配容差。

    SMNH電阻網絡將四個單獨的Bulk Metal箔電阻整合進一個表面貼裝的封裝內，具有比分立電阻和成套電阻更好的性能，能更有效地利用電路板空間，且可以單獨或是成對使用。

    SMNH的陶瓷鷗翼型封裝在器件的底面提供了電隔離和良好的散熱能力，電阻網絡的氣密封裝提高了已經固有的穩定的環境性能。

    SMNH的阻值范圍是5Ω～33kΩ，阻值比為1:1～100:1。Vishay的箔電阻不僅限于提供標準數值，可以按需提供特定的阻值(如1.2345kΩ對1kΩ)，且無需額外的成本或供貨時間。

    采用其他技術的電阻需要數秒鐘或數分鐘才能達到穩態熱穩定，SMNH網絡可以在1秒鐘內立刻實現熱穩定，1.0ns的上升時間幾乎測不出來，而且沒有振鈴現象。

    器件在70℃下的功率等級為0.4W(或每個電阻0.1W)，電流噪聲小于-40dB，電壓系數小于0.1ppm/V。該電阻網絡提供無感、無熱點設計，絕佳的ESD免疫使器件可承受25kV的靜電放電，提高了可靠性。

    SMNH中的所有電阻都是采用同樣的Bulk Metal箔合金專利技術生產的，這種合金的特性被業界所熟知并且是可控的。合金沒有采用常規技術的沉積方法，大約比常規的蒸鍍薄膜厚100倍。Vishay的電阻元件用照相法刻蝕成各種電阻樣式，用這種方法可以將阻值的容差調節成0.01%(100ppm)的標準容差，或根據需要調節為0.005%(50ppm)。

    Vishay的密封電阻網絡內所采用的電阻芯片取自固定的產品目錄。由于不需要設計模具或進行工藝試驗，這樣可以迅速推出原型產品。通常不需要改變制造工程或設備，也沒有最小批量的要求。成品采用小型氣密封裝，具有與箔電阻同等的穩定性。

    電阻網絡采用鍍金的無鉛端子，所采用的Z箔技術將TCR提高到到了±0.05ppm/℃。SMNH電阻網絡現可提供樣品，并已實現量產，樣品的供貨周期為兩周，標準訂貨的供貨周期為四周。
