Vishay推出超高精度氣密Bulk Metal®箔電阻VHP100

度量技術和中級標準電阻技術的突破

器件具有0.3ppm/℃的最大TCR、±0.005%(50ppm)的嚴格容差，在至少6年內貨架壽命穩定率為2ppm、注油器件的獨特結構將應力因素和潮濕的影響降至最小

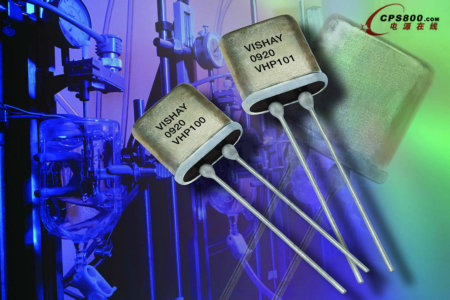

    日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出新型密封的超高精度Bulk Metal®箔電阻 --- VHP100，借由該器件的低電阻溫度系數，Vishay引入了新的窗口概念。根據窗口定義，在特定溫度范圍內，絕對電阻保持在規定的窗口內。

    在-55℃～+125℃的整個軍標溫度范圍內，VHP100電阻的阻值保持在60ppm窗口內(最大0.3ppm/℃)。這就是說，在整個軍標溫度范圍內，電阻的最大阻值和最小阻值的差值偏離不會大于60ppm。這還意味著在整個溫度范圍內，無論這些電阻是否處在完全不同的溫度下，或者由于環境溫度變化、由于臨近功率器件發熱的不同而引起的溫度差異，或者甚至由于散熱時的自加熱，所有VHP100電阻都會自動保持120ppm(0.012%)的最大溫度相關比。針對+15℃～+45℃的實驗室儀器溫度范圍，Vishay還提供10ppm窗口。

    不僅僅是低TCR，VHP100還提供了±0.005%(50ppm)的嚴格容差，在+70℃、0.3W條件下工作2000小時后的典型負載壽命穩定率為±0.005%(50ppm)。如果客戶需要，Vishay還可提供±0.001%(10ppm)的更嚴格容差。

    新的VHP100體現了度量技術和中級標準電阻技術上的突破，其所采用的特殊結構將應力因素的影響降至最低，使其成為要求最為苛刻的儀表和實驗設備的上佳之選。

    當電阻受到應力因素影響時，VHP100能夠?qū)⒆柚底兓�降至最小，從而保證在嚴格測量標準下的超高性能。如果應用既需要這種級別的性能，也需要抗潮濕的能力，該器件的密封金屬和玻璃外殼能保護電阻體，并通過注油來改善到外界的散熱路徑。

    電阻提供了100Ω～150kΩ的寬阻值范圍，在至少6年內的典型貨架壽命穩定率可達±2ppm，這實質上也是合金本身的冶金穩定率。Vishay的箔電子不僅限于提供標準數值，可以按需提供特定的阻值(如1.2345kΩ對1kΩ)，且無需額外的成本或供貨時間。

    采用VHP100，電阻阻值在其整個壽命周期內僅會有微小的漂移。由于VHP100具有非常高的穩定率，設計者不必采用其他無源和半導體器件對典型電阻的較低穩定率進行補償，從而降低整體解決方案的成本。

    除優異的穩定性外，VHP100還可承受高達25kV的靜電放電，以提高可靠性，并提供無感(<0.08μH)、無容設計。VHP100的外加電壓(<-40dB)電流噪聲為0.010μV(RMS)/V，典型熱電動勢為0.05μV/℃，低壓系數小于0.1ppm/V。

    VHP100現可提供樣品，并可接受批量訂貨，樣品的供貨周期為5天，量產的供貨周期為四周。
