凌力爾特推出高頻控制接通時間的同步DC/DC控制器LTC3833

    日前，凌力爾特公司 (Linear Technology Corporation) 推出高頻控制接通時間的同步 DC/DC 控制器 LTC3833，該器件具有差分輸出電壓檢測和時鐘同步功能。通過在瞬態事件時提高工作頻率，受控的接通時間、谷值電流模式架構強制了一個非常快的瞬態響應，從而允許 LTC3833 僅在少數幾個周期內就能從大的負載階躍中恢復。其 4.5V 至 38V 的輸入電壓范圍涵蓋種類繁多的應用，包括大多數中間總線電壓應用。強大的內置 N 溝道 MOSFET 柵極驅動器允許使用大功率外部 MOSFET，以在輸出電壓范圍為 0.6V 至 5.5V 的應用中實現高達 25A 的大負載電流，從而非常適合用于滿足負載點應用的需求。

    LTC3833 的差分放大器對正和負端提供真正遠端輸出電壓取樣，從而可不受走線、通孔及互連 IR 損耗 (高達 ±500mV) 的影響，實現準確度很高的調節。非常短的 20ns 最短接通時間在高頻工作時允許使用高降壓比電源。工作頻率可在 200kHz 至 2MHz 范圍內選擇，或者可同步至一個外部時鐘。通過檢測輸出電感器 (DCR) 兩端的壓降來監視輸出電流，以實現最高效率，或通過使用一個檢測電阻器來監視輸出電流。其他特點包括一個內置的偏壓 LDO、軟啟動或跟蹤、可調電流限制、過壓保護、折返電流限制以及外部 VCC 控制。

    LTC3833 提供卓越的總差分調節準確度，而且規定補償所有誤差源，包括電壓、負載和差分檢測。LTC3833 的總差分輸出電壓準確度在 25°C 時為 ±0.25%，在 0ºC 至 85ºC 時為 ±0.67%，而在 -40°C 至 125°C 的整個工作結溫范圍內為 ±1%。LTC3833 采用耐熱增強型 3mm x 4mm QFN-20 封裝或 TSSOP-20E 封裝。千片批購價為每片 2.65 美元。

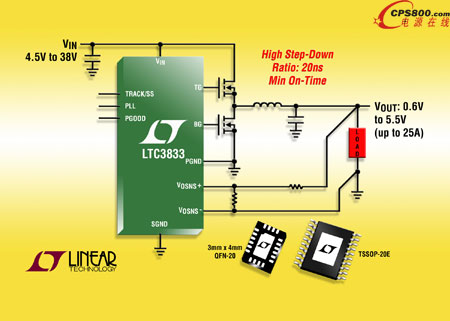

    照片說明： 快速同步降壓型 DC/DC 控制器

    性能概要：LTC3833

    ·         受控的接通時間實現非常快的瞬態響應

    ·         差分放大器實現遠端輸出電壓取樣

    ·         寬 VIN 范圍：4.5V 至 38V

    ·         VOUT 范圍：0.6V 至 5.5V

    ·         高降壓比：20ns 最短接通時間

    ·         200kHz 至 2MHz 的可選固定工作頻率

    ·         在整個溫度范圍內具 ±0.67% 輸出電壓準確度

    ·         RSENSE 或 DCR 電流檢測

    ·         輸出電壓跟蹤或可編程軟啟動

    ·         可調電流限制

    ·         過壓保護

    ·         折返電流限制

    ·         谷值電流模式■
