凌力爾特公司推出雙輸出同步降壓型 DC/DC 控制器 LTC3860

    日前，凌力爾特公司 (Linear Technology Corporation) 推出雙輸出同步降壓型 DC/DC 控制器 LTC3860，該器件具有多相工作、差分輸出電壓檢測和高頻工作模式。這個控制器可與 Power Block 和 DrMOS、以及分立的 N 溝道 MOSFET 和相關柵極驅動器等外部功率器件組一起運行，從而實現靈活的設計配置。可對多達 12 相實施并聯和異相定時，以最大限度地減少針對非常高電流要求 (高達 30A)  的輸入和輸出濾波。應用包括大電流電源分配和工業系統、DSP 以及 ASIC 電源。

    差分放大器提供對 VOUT 和接地端的真正遠端輸出電壓檢測，從而在由于過孔、走線和互連線而產生 IR 損耗的場合實現高準確度的調節。LTC3860 工作于 3V 至 5.5V 的 VCC 電壓、3V 至 24V 的 VIN (高端 MOSFET 的漏極電壓) 和產生 0.6V 至 5V 的輸出電壓。該器件的電壓模式控制架構允許選擇從 250kHz 至 1.25MHz 的固定工作頻率，或者它可以通過其鎖相環 (PLL) 同步到同樣范圍的頻率上。通過監視輸出電感器 (DCR) 兩端的壓降檢測輸出電流，以實現最高效率，或利用檢測電阻器檢測輸出電流。其可調電流限制可以為實現非常低的檢測電壓 (0mV 至 50mV) 而配置，以最大限度降低功率損耗。LTC3860 的電流均分環路在多個 IC 的 DC 和負載瞬態相位之間實現準確的電流均分。

    其它特點包括可調軟啟動或跟蹤、輸出過壓保護和兩個電源良好輸出信號。此外，它在 -40°C 至 125°C 的工作溫度范圍內保持 ±1% 的基準電壓準確度。

    LTC3860 采用 32 引線 5mm x 5mm QFN 封裝，有現貨供應。以 1,000 片為單位批量購買，每片價格為 2.59 美元。

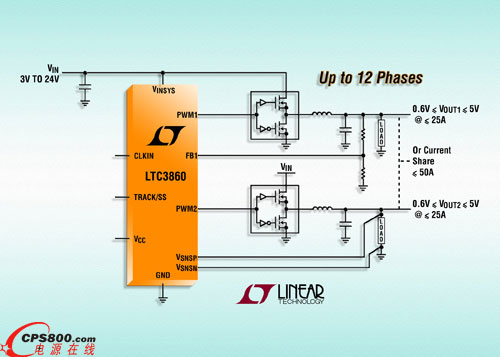

    照片說明： 雙輸出同步降壓型 DC/DC 控制器

    性能概要：LTC3860

    · 可與 Power Block 及 DrMOS 器件一起使用

    · 具準確電流均分的多相工作 (多達 12 相)

    · 差分放大器實現遠端電壓檢測

    · 3V 至 5.5V 的 VCC 范圍

    · 3V 至 24V 的 VIN 范圍

    · 非常快的瞬態響應

    · 250kHz 至 1.25MHz 的可鎖相固定工作頻率

    · DCR 或 RSENSE 輸出電流檢測

    · 可調電流限制

    · 電壓模式控制

    · 相位之間的動態電流均分

    · 可調軟啟動或跟蹤

    · 在 -40°C 至 +125°C 的溫度范圍內具 ±1% 的基準電壓準確度

    ·電源良好輸出■
