凌力爾特推出6A N 溝道MOSFET柵極驅動器

    日前，凌力爾特公司推出 LTC4441 新的高可靠性 (MP 級) 版本，該器件是一款 6A N 溝道 MOSFET 柵極驅動器，在 -55°C 至 125°C 的工作節溫范圍內工作。該高功率驅動器設計用于增加 DC/DC 控制器的輸出功率及效率，從而使其能夠驅動高功率 N 溝道 MOSFET 或多個并聯的 MOSFET。其柵極驅動電壓從5V至8V是可調的，從而允許設計師選擇標準門限或邏輯電平 MOSFET。 LTC4441 在 5V 至 25V 的寬輸入電源電壓范圍內工作，為提高電信、工業系統和發動機控制應用中電源的輸出功率能力提供了一種簡化的解決方案。

    LTC4441 包括一個可非常容易地調節的 5V 至 8V 內置線性穩壓器，以提供其柵極驅動電壓和 IC 電源。當用 7.5V 驅動電壓驅動一個 4.7nF 電容時，傳輸延遲僅為 30ns。可調的前沿脈沖消隱能避免在檢測功率 MOSFET 中的源極電流時產生振鈴。LTC4441 有一個堅固的 TTL/CMOS 兼容輸入，該輸入能以低于地或高于驅動器電源的電壓驅動。其他的保護功能包括欠壓閉鎖和過熱電路，它們在啟動時將停用驅動器輸出。

    LTC4441 采用耐熱增強型 10 引線 MSOP 封裝。千片批購價為每片 5.45 美元。

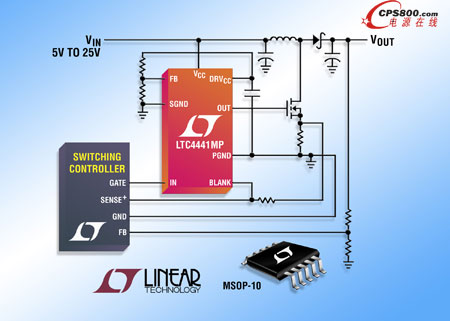

    照片說明：6A N 溝道 MOSFET 柵極驅動器

    性能概要：LTC4441MP

    ·         6A 峰值輸出電流

    ·         5V 至 25V 的寬輸入電源電壓范圍

    ·         5V 至 8V 的可調柵極驅動電壓

    ·         能以低于地的電壓驅動邏輯輸入

    ·         可調消隱時間減少振鈴

    ·         30ns 傳輸延遲■
