安森美半導體推出兩個新系列的功率因數校正AC-DC驅動器用于LED照明應用

    近日，安森美半導體推出兩個新系列的功率因數校正(PFC)離線AC-DC驅動器，用于高性能LED照明應用。NCL30085、NCL30086及NCL30088擴充了NCL3008x產品譜系，用于要求高功率因數的最高60瓦(W)功率的單段式設計應用。NCL30030則拓寬已有方案，支持要求低光學紋波及寬LED正向電壓變化范圍的更高功率(最高150 W)兩段式拓?fù)浣Y(jié)構。

    安森美半導體AC-DC電源轉換分部高級總監Shane Chiilton說：“這些新的PFC控制器緊湊、強固且靈活，因應LED燈泡及驅動器市場對更高性能方案的需求。這些方案以我們獨特架構提供精密的穩流，這使LED照明設計更靈活，而且其共同控制方法可適用未來的設計。”

    NCL30085、NCL30086及NCL30088利用功率因數校正電流控制算法，使其適合于反激降壓-升壓及單端初級電感轉換器(SEPIC)拓?fù)浣Y(jié)構。這些器件采用準諧振模式工作時，能夠在寬交流電壓及負載等級范圍內提供最高的能效。它們采用的創新控制方法能單獨從初級端實現精確穩流(典型值在2%以內)。

    非調光的NCL30088與NCL30086相輔相成，后者“可智能調光”，支持以控制平均LED電流的單個輸入進行模擬和/數脈寬調制(PWM)調光。這系列產品還包括 NCL30085，這器件支持3級對數分步調光(70%，25%，5%)。因此，它能夠通過切換壁式交流開關的導通/關閉狀態向控制器發出信令以減小LED電流點，降低光輸出。這三款器件都包含用戶可配置的電流熱反走機制，幫助預防過熱，使制造商能夠支持更長的壽命保固期。

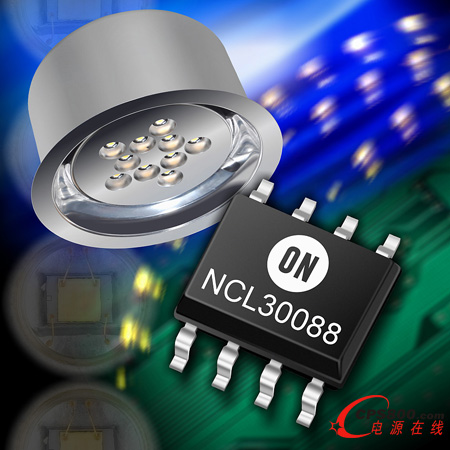

    NCL30085及NCL30088采用SOIC-8封裝，而NCL30086采用SOIC-10封裝；這系列產品每10,000片批量的單價從0.35美元起。

    NCL30030是一款兩段式PFC控制器及準諧振反激控制器，優化用于最高150 W的中至高功率LED照明應用。這器件最適合商業照明，如低頂燈、高頂燈及路燈。NCL30030利用專有的乘法器架構，在臨界導電模式(CrM)工作時，提供低諧波失真和接近1的功率因數。

    NCL30030采用SOIC−16封裝，其中1個引腳被移除，用于高壓間距；每10,000片批量的單價從0.65美元起。<
