新品：二進一出具有計算功能的模擬量隔離變送器放大器

順源新產品

    導讀：二進一出有計算功能的模擬量隔離變送器放大器產品主要由多路高隔離DC/DC電源、模擬加法器、平均值計算電路、信號隔離放大與變換電路組成，適用于傳感器、PLC兩路模擬信號輸入在不停機狀態下進行求和、取平均值的超馳控制系統。目前在工業現場的過程控制、電氣自動化及儀器儀表、安全監測裝置中廣泛應用。

    SunYuan DIN2X1 ISO C-P-O系列二進一出具有計算功能的模擬信號采集隔離放大器，是一種將兩路相互隔離的模擬量進行相加計算后按設定要求取平均值信號輸出，再將取出平均值信號進行隔離放大轉換的隔離計算器。 該產品主要由多路高隔離DC/DC電源、模擬加法器、平均值計算電路、信號隔離放大與變換電路組成，適用于傳感器、PLC兩路模擬信號輸入在不停機狀態下進行求和、取平均值的超馳控制系統。目前在工業現場的過程控制、電氣自動化及儀器儀表、安全監測裝置中廣泛應用。

    DIN 2X1 ISO C-P-O內部集成的高效率DC-DC能產生多組隔離電源，分別給內部的放大電路、加法器電路、平均電路、調制解調電路、隔離轉換電路供電。SMD工藝結構及新技術隔離措施使該產品達到輔助電源、信號的輸入1、輸入2與輸出之間 3KVDC四隔離，并且可滿足工業級寬溫度（- 20 ~ + 70℃）工作環境要求。

    順源科技是07年深圳市高新技術企業及2011年國家高新技術企業。公司以“客戶的成功，我們的價值”為經營理念，按照ISO 2008質量技術管理體系的要求，堅持開展改進、改善、創新工作，不斷提高產品質量、降低生產成本、拓展產品應用范圍、推陳出新研發新品。以適應當前電子信息技術前日新月異發展的形勢及滿足客戶產品研發創新和升級換代需求。

    順源科技在DC-DC模塊電源、數據采集器、隔離放大器、隔離變送器產品上有10多年的設計、生產和應用經驗，全系列產品有20多項國家專利和軟件著作權。公司專業的工程師團隊在更深入的理解和設計知識方面，相對于同行業競爭者有絕對的優勢。為需要解決信號干擾、信號負載匹配、地線隔離、電源轉換、數據采集、信號隔離、AD/DA轉換等用戶提供了大量解決方案。順源的每個產品所用器件原材料都超出所預定的規格來設計生產出高穩定性的產品，這些保證了產品在各種惡劣環境運行過程中展現良好的性能。

    產品特點

    ● 2路模擬信號隔離輸入，相加后取平均值輸出

    ● 2路輸入通道之間隔離，分辨靈敏，響應速度快

    ● 輔助電源與信號輸入1 / 輸入2 / 輸出 3KVDC四隔離

    ● 輔助電源：5V、12V、15V或24VDC單電源供電

    ● 低成本、超小體積，無需調整、使用方便，可靠性高

    ● 精度、線性度誤差等級：0.2級，標準DIN35導軌安裝

    ● 工業級溫度范圍: - 20 ~ + 70℃

    典型應用

    ● 兩路模擬信號相加后取平均值隔離控制

    ● 工業自動化設備取信號平均值控制

    ● 電氣自動化及自動控制系統安全監測

    ● 過程控制系統差分信號采集隔離和變送

    ● 模擬量平均控制、顯示與報警

    ● 模擬信號地線干擾抑制及數據隔離、采集

    ● 工業現場模擬與數字信號并存監控及傳輸

    產品選型舉例

    例1： 信號輸入：2路4-20mA輸入； 信號輸出：4-20mA； 兩路輸入相加平均輸出； 輔助電源：24V；

    對應產品型號： DIN 2X1 ISO C1-P1-O1 （隔離型標準DIN 35導軌安裝）

    例2： 信號輸入：2路1-5V輸入； 信號輸出：1-5V； 兩路輸入相加平均輸出； 輔助電源：12V；

    對應產品型號： DIN 2X1 ISO C3-P2-O6 （隔離型標準DIN 35導軌安裝）

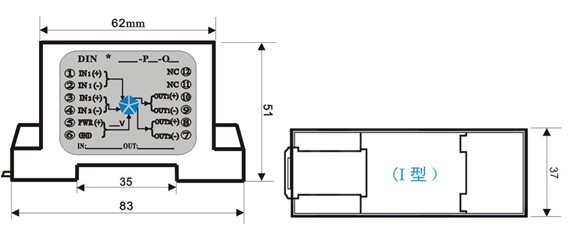

    外形尺寸與引腳定義
