導讀：模塊內部集成了4個ISO EM系列高隔離的模擬信號隔離放大器IC，采用磁電耦合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該集成模塊的信號輸入/信號輸出1/信號輸出2/信號輸出3/信號輸出4/輔助電源之間，六隔離。
順源科技是07年深圳市高新技術企業及2011年國家高新技術企業。公司以“客戶的成功，我們的價值”為經營理念，按照ISO 2008質量技術管理體系的要求，堅持開展改進、改善、創新工作，不斷提高產品質量、降低生產成本、拓展產品應用范圍、推陳出新研發新品。以適應當前電子信息技術前日新月異發展的形勢及滿足客戶產品研發創新和升級換代需求。
順源科技在DC-DC模塊電源、數據采集器、隔離放大器、隔離變送器產品上有10多年的設計、生產和應用經驗，全系列產品有20多項國家專利和軟件著作權。公司專業的工程師團隊在更深入的理解和設計知識方面，相對于同行業競爭者有絕對的優勢。為需要解決信號干擾、信號負載匹配、地線隔離、電源轉換、數據采集、信號隔離、AD/DA轉換等用戶提供了大量解決方案。順源的每個產品所用器件原材料都超出所預定的規格來設計生產出高穩定性的產品，這些保證了產品在各種惡劣環境運行過程中展現良好的性能。
SunYuan DIN 1X4 ISO EM系列模擬信號一進四出隔離放大器變送器 ，是一種將（傳感器輸出）單路模擬電壓或電流信號經隔離、分配、轉換成四路精度、線性度相匹配的標準模擬信號的混合集成模塊。該模塊內部集成了4個ISO EM系列高隔離的模擬信號隔離放大器IC，采用磁電耦合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該集成模塊的信號輸入/信號輸出1/信號輸出2/信號輸出3/信號輸出4/輔助電源之間，六隔離。
DIN 1X4 ISO EM系列模擬信號一進四出隔離放大器變送器采用ISO EM-U-P-O系列或者ISO EM-A-P-O系列集成電路組合，可獲得四路輸出為一致或分別不同的直流電壓和電流信號。產品使用非常方便，直接安裝在標準DIN 35導軌上，無需調節和校正零點和增益精度，即可實現工業現場各種傳感器信號的隔離、分配、轉換功能，并能滿足工業級寬溫度、潮濕、震動等惡劣工作環境要求。
產品特點
● 精度等級：0.1級、0.2級、0.5級
● 產品出廠前已檢驗校正，用戶可以直接使用
● 全量程內非線性度<0.2%，免零點和增益調節
● 信號輸入/輸出1/輸出2/輸出3/輸出4/電源之間 六隔離
● 輔助電源：5VDC，12VDC，24VDC單電源供電
● 四路輸出可為一致或分別不同的直流電壓和電流信號
● 0-75mV//0-5V/0-±100mV/0-±10V等電壓信號與 0-10mA/0-±20mA/4-20mA等電流信號間隔離、放大轉換
● 工業級溫度范圍: - 25℃ ~ + 70℃
典型應用
● 傳感器信號的一分四路顯示與監控
● 工業現場信號隔離、轉換及放大及長線傳輸
● 4-20mA信號一進四出的地線干擾抑制
● 模擬信號地線干擾抑制及數據隔離、采集
● 電力監控、醫療設備隔離監控安全柵
● 儀器儀表與傳感器信號收發檢測
● 4-20mA/0-5V等信號的隔離、分布及變換
● 工業現場模擬與數字信號并存監控及傳輸
產品選型舉例
例1: 輸入：0-5V；輔助電源：12V；輸出1：0-5V；輸出2：0-5V；輸出3：0-5V；輸出4：0-5V。
產品型號：DIN1X4 ISOEM U1-P2-O4
例2: 輸入：4-20mA；輔助電源：24V；輸出1：4-20mA；輸出2：4-20mA；輸出3：4-20mA；輸出4：4-20mA。
產品型號：DIN1X4 ISOEM A4-P1-O1

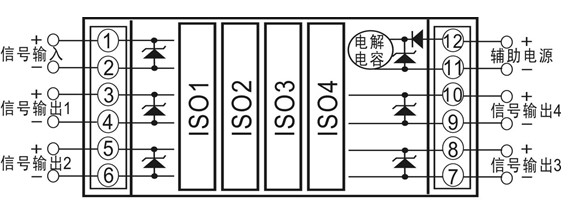

DIN 1X4內部結構
SunYuan 信號磁電隔離變送器采用ISO EM-U□-P□-O□系列或者ISO EM-A□-P□-O□系列集成模塊， 直接安裝在標準DIN 35殼體內，無需可調電阻用來調節或校正零點精度和輸出精度。
PCB板尺寸：長*寬 79.5*32.5(mm)。
PCB板上的安裝零件及功能示意圖如下：（產品出廠前已檢驗校正，用戶可以直接使用）

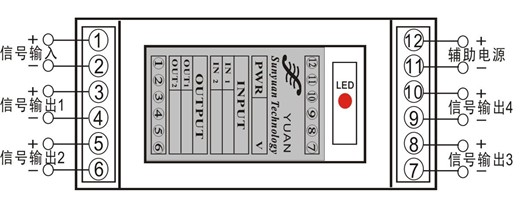

DIN 1X4系列產品外型尺寸及引腳功能描述（*產品型號和接線圖打印在殼體上）
詳細技術資料：一進四出隔離模擬信號變送器隔離放大器
