概述:

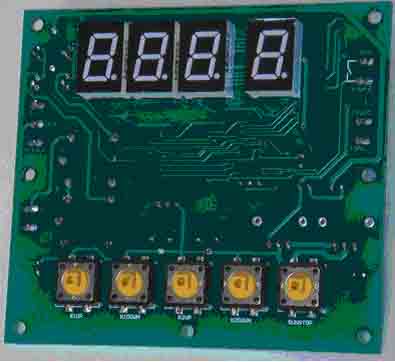

RS-X01是深圳市諾順科技有限公司為線切割機專門研制的最新數字式高頻信號板，該板有19種脈寬和4~15倍率脈隙，脈寬和脈隙可以任意組合，完全能滿足線切割加工各種工件的要求。該板采用雙CPU工作原理，脈寬時間由3位LED數碼管顯示，脈隙倍率由1位LED數碼管顯示，由五個按鍵完成參數設定，有人機對話功能，操作方便，簡單易學，具有掉電保存功能，參數可以長期保存，可以一邊加工零件，一邊同時修改參數，按確認鍵后，立即按新的參數繼續加工零件。該產品脈沖信號用高精度晶振作為時基，由數字編程產生，信號精度高，波形穩定可靠，是線切割機高頻信號的最新?lián)Q代產品，產品已經申請專利。

基本參數:

1.      電源輸入電壓：15VAC(20VAC Max)

2.      輸出控制電壓： +24VDC

3.      輸出信號組合：19X11種

4.      方波/分組選擇：閉合為分組，斷開為方波

5.      輸出信號電平：12V

6.      輸出信號電流：1A（Max）

7.      參數斷電保存：>10年

8.     尺寸大小：LxWxH=100X90X30

安裝尺寸:

PCB板尺寸：100X90(mm)

安裝孔尺寸：M3螺孔92X82（mm）
