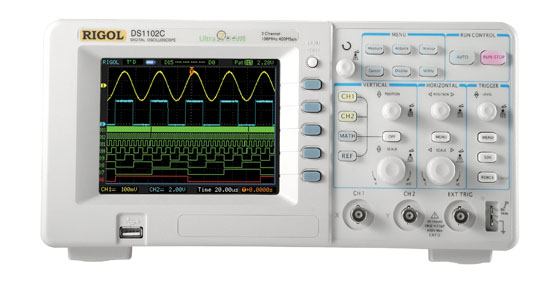

1、可選裝16通道邏輯分析儀的混合信號示波器



2、超薄設計，體積小巧，大大減少桌面占用面積



3、存儲深度高達1M采樣點



4、5.7’ 64K色TFT彩色液晶屏，波形顯示更加清晰自然



5、豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發等



6、實時采樣率400 MSa/s，等效采樣率高達25 GSa/s



7、集成USB Host，支持U盤存儲、USB接口打印和直接系統升級

型號

DS1102CD

DS1062CD

DS1042CD

DS1022CD

帶寬

100 MHz

60 MHz

40 MHz

25 MHz

選配

邏輯分析儀

 ·應用

1.       電子線路的測試

2.       教育和技術培訓

3.       信號邏輯關系驗證

4.       混合信號電路測量

5.       電路功能測試

 ·性能特點

1.  可選裝16通道邏輯分析儀
2.  全新設計的小巧體積，大大減小桌面占用面積
3.  5.7’64K色 TFT彩色液晶顯示
4.  存儲深度：1M采樣點（單通道），512K采樣點（雙通道），512K采樣點（邏輯分析儀）
5.  豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發等
6.  可調觸發靈敏度：有效濾除有可能疊加在觸發信號上的噪聲，防止誤觸發
7.  實時采樣率400 MSa/s，等效采樣率高達25 GSa/s；保證有效捕獲實時瞬態信號，同時可觀察
    重復信號的微妙細節
8.  20種自動測量功能
9.  光標測量包括手動模式、追蹤模式和自動測量模式
10. 10組波形、10組設置存儲、位圖存儲、CSV存儲
11. 加、減、乘、FFT、反相等多種波形運算功能
12. 自動校準功能
13. 獨特的數字濾波器和波形錄制功能
14. 內置硬件頻率計
15. 雙通道 + 外觸發，根據帶寬分為100 MHz，60 MHz，40 MHz，25 MHz 多種型號
16. 標準配置接口：USB Device，RS-232；USB Host，支持U盤和USB接口打印機
17. 標配 通過/失敗 檢測功能：采用“光電隔離”方式，有效避免電磁干擾
18. 多種語言用戶界面，嵌入式幫助系統
