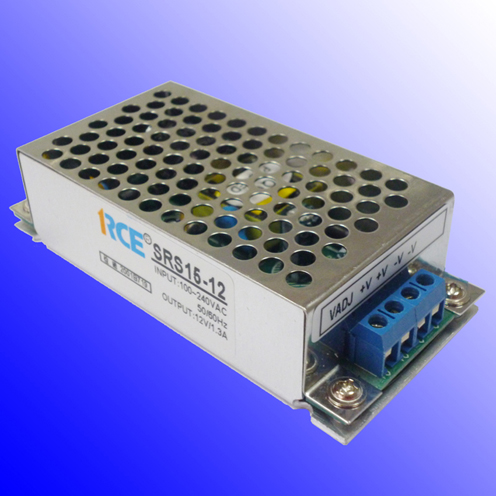

15W單路輸出開關電源
地區城市：重慶市 更新時間：2016-3-2 18:06:39
聯 系 人： 羅 有效期限：2017-2-26 9:54:36
公司名稱：重慶瑞升康博電氣有限公司
電子信箱：srpower001@126.com 聯系電話：023-68625320
本產品是重慶瑞升康博公司由傳統產品升級改造的新一代開關電源，它采用了“綠色節能新型AC-DC開關電源”專利技術，主要應用于通訊、信號控制、工業控制等方面；2014年，SR系列安裝開關電源榮獲重慶“高新技術產品”稱號。
|
效率描述 |
≥80% | |
|
穩定性描述 |
輸出紋波與噪音 |
≤1% |
|
線性調整率 |
±0.5% | |
|
負載調整率 |
±0.5% | |
|
DC輸出電壓調整范圍 |
±10%（主路輸出）；多路輸出時，輔路隨主路同比變化 | |
|
溫度系數 |
0.02-0.05 | |
|
MTBF |
≥100000 H（25 ℃測試條件下） | |
|
特點描述 |
寬交流電壓輸入范圍，抗電網電壓沖擊能力強 多重保護功能：短路保護、過載保護、過/欠壓保護、過溫保護、過流保護 內附浪涌電流抑制電路 內置高效WMI濾波器，紋波極小 105 ℃輸出電容器，壽命延長 安全性：按3C等國際標準進行安全性設計 | |
|
型號 |
輸出功率W |
主路輸出參數 |
輔路1輸出參數 |
輔路2輸出參數 |
輸出模式 | ||||
|
標準值 |
最大值 |
電壓V |
電流A |
電壓V |
電流A |
電壓V |
電流A | ||
|
SRS15-5-M01-W |
15 |
/ |
5 |
3 |
/ |
/ |
/ |
/ |
單路輸出 |
|
SRS15-12-M01-W |
15 |
/ |
12 |
1.3 |
/ |
/ |
/ |
/ |
單路輸出 |
|
SRS15-15-M01-W |
15 |
/ |
15 |
1 |
/ |
/ |
/ |
/ |
單路輸出 |
|
SRS15-24-M01-W |
15 |
/ |
24 |
0.7 |
/ |
/ |
/ |
/ |
單路輸出 |
|
SRS15-48-M01-W |
15 |
/ |
48 |
0.3 |
/ |
/ |
/ |
/ |
單路輸出 |
|
項目名稱 |
內容說明 | |
|
輸入參數 |
輸入電壓 |
AC 176-264 V |
|
工作頻率 |
47-63 HZ | |
|
環境參數 |
工作溫度 |
（-20）-85 ℃ |
|
工作濕度 |
10-90% RH | |
|
儲存溫度 |
（-25）-85 ℃ | |
|
儲存濕度 |
5-95% RH，無冷凝 | |
|
安規參數 |
安全規范 |
符合CCC、CE認證規范 |
|
耐壓 |
I/P-O/P：1500 VAC /5 S；I/P-FG：1500 VAC /5 S；O/P-FG：500 VAC /5 S | |
|
絕緣阻抗 |
I/P-O/P、I/P-FG、O/P-FG：≥50 MΩ/S （500 VDC，25 ℃，70% RH測試條件下） | |
|
電磁兼容發射 |
符合EN55015，EN55022（CISPR22）Class B；EN61000-3-2 Class C（≥50%負載）；EN61000-3-3 | |
|
電磁兼容抗擾度 |
符合EN61000-4-2，3，4，5，6，8，11，EN61547，EN55024，B級輕工業標準（浪涌2KV） | |
|
其他參數 |
上升時間 |
50 S（典型值，滿載測試） |
|
保持時間 |
20 S（典型值，滿載測試） | |
|
外形尺寸 |
100*45*25 mm（L*W*H） | |
